盤式過濾器在工業水處理領域的應用
1 前言
常用的機械過濾器雖然能達到較好的過濾效果．但是其濾速慢、設備龐大、自耗水量大，手動設備勞動強度大， 自動設備造價太高，因此大大地限制了它的發展和有效應用。19世紀出現了篩網過濾，它是通過一個不銹鋼濾網阻截水中較大的雜質顆粒，這大大提高了濾速，簡化了設備，然而小的顆粒或纖維仍能穿過濾網，一旦它們卡或纏繞在濾網上，清洗這些雜質很不容易。尤其是濾網上微生物和細菌的滋生，設備內部常常需要化學清洗。因此，濾網過濾至今在實際應用中受到了很多限制。JY自動盤片過濾器充分發揮了上述過濾器的優點，同時又克服了它的缺點+其清洗效果好、自動化程度高、過濾水質穩定、占地面積小．特別是水源日鵡緊張的今天，JY盤片過濾器其自耗水率僅有0．25 左右，這種驚人的節水效果一經推出就受到廣大用戶的歡迎。
2 工作原理
盤片式過濾器的過濾機理是通過壓緊的塑料盤片實現表面過濾與深層過濾的組合。其核心技術就是盤片，它由一組雙面帶不同方向溝槽的聚丙烯盤片構成，相鄰兩盤片疊加，其相鄰面上的溝槽棱邊便形成許許多多的交叉點，這些交叉點構成了大量的空腔和不規則的通路，這些通路由外向里是不斷縮小的。過濾時，這些通路導致水的紊流，最終促使水中的雜質被攔截在各個交叉點上。如把一摞盤片疊加安裝在過濾芯骨架上一在彈簧和來水的壓力下就形成了外松內緊的過濾單兀。
2．1 工作狀態
過濾過程中，過濾盤片在彈簧力和水力作用下被緊壓在一起，當含有雜質的水通過時，直徑大的顆粒和粗纖維直接被攔截(即表面過濾)。而比較小的顆粒與纖維沿溝紋孔進人到盤片內部，由于沿程孔隙逐漸減小，從而使細小的顆粒與纖維被分別攔截在各通道的途中(即深度過濾)
2．2 反洗狀態
由可調節的時間或壓差信號自動啟動反洗，反洗閥門改變過濾單元中水的流向，盤片被頂開，過濾過程中的小 L隙被打開。位于過濾芯中央的噴嘴沿切線噴水，使盤片旋轉，在水流的沖洗與盤片高速旋轉下，截留在盤片上的固體物被沖洗出去。然后活塞再次下壓盤片． 回復過濾狀態。
2．3 過濾系統技術參數
由若干個過濾單元并聯，形成JY系列盤式過濾器。
過濾單元有2英寸和3英寸兩種，2英寸過濾單元一般可以由3個到5個并聯成JY2—3到JY2 5三種過濾器，3英寸過濾單元一般可以由3個到10個并聯成JY3—3到JY3—10八種過濾器。

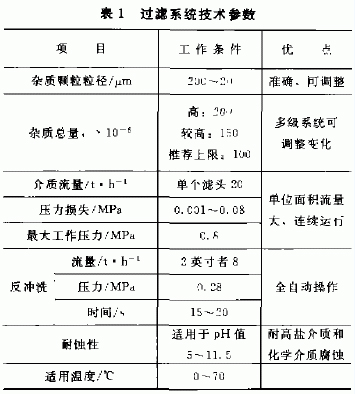

過濾系統技術參數見表1
 |
3 盤片過濾器的特點
a)精確過濾
可根據用水要求選擇不同精度的過濾盤片．有20，50，100．2：00j-Lm多種規格。
b)徹底反洗
由于反洗時將過濾孔隙完全打開，達到了其他過濾器無法達到的清洗效果。
c)高效反洗
反洗過程只需20秒左右即可完成。
d)全自動運行，連續出水時間和壓差控制反洗啟動。在過濾器組套內，反洗過程交替進行。工怍、反洗狀態之同自動切換，可確保連續出水，系統壓力損失小
e)標準
標準模式化系統設計，用戶可按需要取舍，靈活可變，互換性強。
f)占地省
可靈活利用現場邊角空間，因地制宜安裝，占地少
g)運行可靠、維護簡單
幾乎不需日常維護，部件100 經工廠檢測和試運轉，不需專用工具，零部件很少。
h)使用壽命長
高科技塑料過濾元件堅固、無磨損、無腐蝕，經多年工業實用驗證，過濾和反洗效果不會因使用時間而變差。
4 幾種常見過濾方式的比較

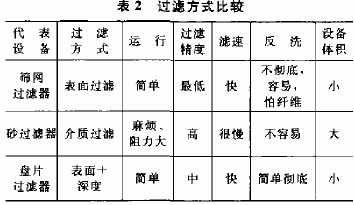

表2為盤片過濾與常用兩種過濾方式的簡單比較，應用時可根據來水及出水水質要求，確定經濟臺理的過濾方式，然后進行設備選型。
 |
5 盤片過濾器的應用領域

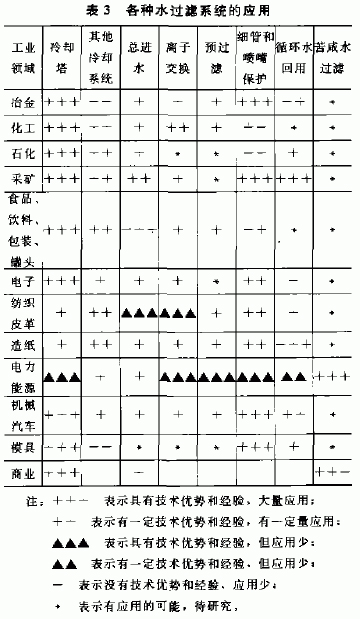

這種過濾器除了廣泛應用于農業灌溉的水過濾外，在工業水過濾領域有更好、更多的應用實例。表3介紹了在一些工業領域中各種水過濾系統的應用情況。
 |
6 設計選型
JY過濾器分為JY2(2英寸)、JY3(3英寸)二種基本過濾單元，每個過濾單元(2英寸或3英寸)，針對不同的原水水質和應用要求，其產水量也不同。
不同的出水要求與過濾精度的關系見表4。
 |
7 小結
隨著地球水源環境的不斷惡化．同時人們對水質的要求卻越來越高．水過濾設備的應用范圍不斷擴大。盤式過濾器的獨特設計、巧妙構思．使得它在系統節水、省地等方面具有無比的優勢，必將在今后的水處理應用中發揮更大的作用。
