CL系列水處理劑在循環冷卻水系統中的應用
[摘要]某公司在原有裝置基礎上新建一套主工藝裝置，與其配套的循環水站同期投入使用，循環水站循環水量5000m3/h，保有水量 2500m3，進口水溫37℃，出口水溫27℃，換熱器材質有碳鋼、不銹鋼。為了和老裝置循環水進行處理效果對比，公司決定新建循環水站采用另外 一家水處理藥劑公司。公司技術人員與某化工公司技術人員對循環冷卻水水質進行了研究，在大量試驗工作的基礎上，確定了以CL型水處理 劑做為循環冷卻水的預膜、緩蝕、阻垢、殺菌和滅藻藥劑。試驗研究與現場運行表明，在對循環冷卻水系統進行清洗的基礎上，CL型水處理劑能 起到良好的預膜效果，在濃縮倍數K=3的條件下，CL型水處理劑能起到良好的緩蝕、阻垢、殺菌和滅藻效果。
[關鍵詞]循環冷卻水；阻垢緩蝕劑；殺菌劑；藥劑配伍；旋轉掛片

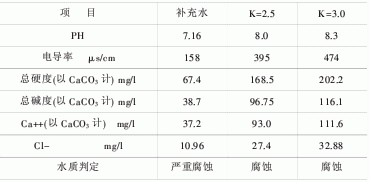

1.系統水質判定：
 |
2.藥劑：
2.1 CLP—401阻垢緩蝕劑
2.2 CLB—506固體活性溴殺菌劑
2.3 CLB—507異噻唑啉酮殺菌劑
3.試驗報告
3.1旋轉掛片試驗
3.1.1試驗方法：參照中國石化總公司《冷卻水分析和試驗方法》 中“404旋轉掛片失重法”進行試驗。
3.2阻碳酸鈣垢試驗
3.2.1試驗方法：參照中國石化總公司《冷卻水分析和試驗方法》 中“401碳酸鈣沉積法”進行。

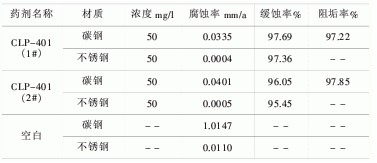

3.3試驗結果(試驗水為K=3.0時的配制水)
 |
從CLP-401（1#）、CLP-401（2#）兩種藥劑試驗可以看出，投加量 為50mg/L時，緩蝕效果達到了化工行業標準；阻垢率均超過90%，達 到了化工行業標準。
3.4配伍試驗
3.4.1加殺菌劑的旋轉掛片腐蝕試驗
3.4.1.1試驗方法：參照中國石化總公司《冷卻水分析和試驗方法》 中“404旋轉掛片失重法”進行試驗。
3.4.2加殺菌劑的阻碳酸鈣垢試驗
3.4.2.1試驗方法：參照中國石化總公司《冷卻水分析和試驗方法》 中“401碳酸鈣沉積法”進行
3.5試驗結果

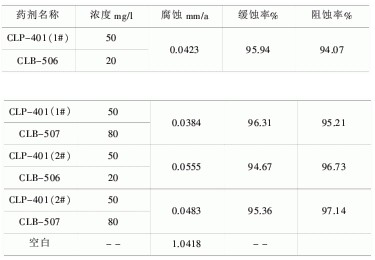

加殺菌劑的旋轉掛片腐蝕試驗（K=1.0時的配制水、碳鋼）
加殺菌劑的阻碳酸鈣垢試驗（K=3．0時的配制水、碳鋼）
 |
從上表可以看出，投加CLB-506；CLB-507對投加CLP-401 （1#）．CLP-402（2#）的緩蝕效果、阻垢效果影響不大。
3.6殺菌試驗：
3.6.1試驗方法：按中石化頒布的《冷卻水分析各試驗方法》中的 （217）靜態殺菌試驗法進行———異養菌量。
3.6.2菌種來源：補充水。試驗初始養菌數：4.83×106個/ml。
3.6.3殺菌劑投加濃度：CLB-506投加濃度為20mg/l、25mg/l； CLB-507投加濃度為60mg/l、80mg/l。

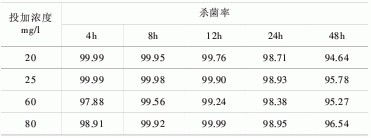

3.6.4 CLB-506、CLB-507殺菌劑試驗結果
 |
從上述試驗數據可以看出：CLB-506的殺菌速度快、率較高、持續 時間長；CLB-507的殺菌速度慢，但也有很好的殺菌效果。兩種殺菌劑 均達到了化工行業標準。
4.試驗結論
4.1 CL型水處理劑做為預膜劑和緩蝕阻垢劑能夠滿足循環水站 的運行要求，各項指標均超過國家標準。
4.2在該公司循環冷卻水系統現場運行中CL型水處理劑能夠快 速成膜，有效地控制換熱器管道腐蝕，抑制菌藻繁殖，保證了循環冷卻 水系統正常運行。
4.3 CL型水處理劑具有優異的成膜、緩蝕、阻垢、殺菌、滅藻效 果，可根據現場實際情況調整使用，可以在中小型循環冷卻水系統中 應用。
參考文獻
［1］周本省主編.工業水處理技術.化學工業出版社.1997.
［2］《水處理緩蝕劑性能的測定旋轉掛片法》.HG/T2159－91.
［3］《冷卻水動態模擬試驗方法》HG/T2160－91.
［4］《循環冷卻水系統不停車化學清洗和熱態預膜工藝技術規程》CECS103：99.
［5］《工業循環冷卻水處理設計規范》GB50050－95.
使用微信“掃一掃”功能添加“谷騰環保網”
