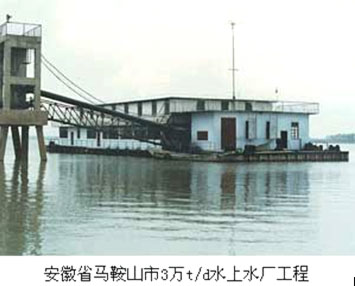

安徽馬鞍山向山硫鐵礦“水上水廠”工程
馬鞍山向山硫鐵礦“水上水廠”工程由安徽省馬鞍山向山硫鐵礦負責建設，中國市政工程西北設計研究院設計，江蘇省揚州水泥制品廠施工。“水上水廠”是集進水、加藥、混合、反應、沉淀、過濾和加壓等凈化構筑物為一體，置于船舵內完成凈化處理過程，達到國家生活飲用水衛生標準。這一創新的科研成果，于1978年先后在揚州、南京投產的5000 m3/d、20000 m3/d水上水廠，經過生產性運轉測定，證明在水上建設船式凈化水廠，不僅可行，而且技術先進，經濟合理。
.jpg) |
離馬鞍山市6 km左右的向山硫鐵礦，原接用南山鐵礦的未經處理的長江水，水量、水質都不能保證。礦領導和技術人員經過考察，認為“水上水廠”投資省、占地少、上馬快、周期短，決定在向山硫鐵礦采用，工程規模3萬m3/d，取水位置選在長江邊的采石磯。“水上水廠”于1979年4月開始施工圖設計，8月在揚州水泥制品廠施工并安裝，年底基本完成。1980年8月“水上水廠”船，用“拖頭”將“水上水廠”拖至馬鞍山采石磯泊位，9月初進行驗收與試運轉，當時由于采石磯至向山輸水管未建成，推至1981年5月正式投產供水。
工程進、出水質要求為：源水采用長江（馬鞍山河段），最大渾濁度1500度；出水為3 NTU，符合國家飲用水衛生標準。處理工藝流程與主要設計參數如下：a）矩形虹吸進水 υ=0.67m/s; b）旋流混合室 Ⅴ=5.7 m3，停時32 s; c）網漿反應（四級）, 停時8 min; d）斜管沉淀池 υ清=4.7mm/s; e） 移動罩反沖洗濾池 υ=17m/h。平立面主要尺寸為：
（1）船體尺寸：長48m、寬14m、甲舨平面16.3m（兩側挑出），型深3 m、吃水深2.2m。
（2）甲舨平面及上層建筑（二層）：甲舨至上層建筑（二層）高5.8 m，二層頂8.4 m，甲舨面積約700 m2，二層面積約320 m2。
（3）甲舨是主要生產區和操作區；上層建筑（二層），主要為生活設施區，如辦公、會議室、廚房、浴室、廁所、單身宿舍等。電氣與自控方面，除移動沖洗罩反沖洗濾池，采用設定程序自動反沖洗外，其余構筑物均為手動操作。
結合船上建水廠的技術特色為：（1）采用立式機械旋轉網漿式微渦體反應裝置，效果好、停時短，易檢修維護。反應時間縮短1/3左右。（2）移動罩反沖洗濾與抽吸過濾相結合，減小池深和減輕勞動強度。（3）虹吸進水加旋漿式混合。（4）濾池濾料采用部分天然橡膠粒濾料，質輕截污量大。
投產運行以后，各構筑物運轉正常，特別是通過汛期原水濁度高的運行與測定，都能達到設計要求。經1981年9月初汛期洪水運行實測：原水300～700 NTU，沉淀出水7～22 NTU，過濾水1～4 NTU。
