工程實例-唐山鋼鐵公司熱潑、自磨法處理轉爐鋼渣
更新時間：2008-10-07 16:04
來源：
作者:
閱讀：3060
唐山鋼鐵公司熱潑、自磨法處理轉爐鋼渣
唐山鋼鐵公司一般每生產1t鋼約產生鋼渣200kg
1.鋼渣處理
鋼處理工藝流程見圖1。熱熔鋼渣由轉爐倒人渣罐后，用機車運到熱潑場，將渣倒在坡度為5。的場上，形成厚約200-300mm的清餅，經噴水冷卻，渣龜裂粉化成粒狀渣，一般粒度<300mm。然后用推土機推起，運到鋼渣自磨間加工。
 圖1 |
2. 鋼渣自磨處理工藝

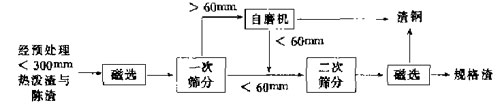

鋼渣自磨處理工藝流程如圖2所示。經預處理的<30Omm熱潑鋼渣與老渣山的陳渣經磁選機選出渣鋼后進入一次振篩。篩上大于60mm的塊渣進人自磨機進行自磨，小于60mm后由自磨機周邊漏出，與一次篩下渣一起進入二次篩分，二次篩分并磁選后便得到0-10mm, 10-40mm, 40 -60mm規格渣。自磨機內的渣鋼待有一定數量后取出。
 圖2 |
3.工程特點
采用自磨工藝具有以下特點:
①工藝簡單，占地面積小，一臺白磨機可以代替幾臺機械破碎機;
②對鋼渣適應性強，不會有大塊廢鋼損壞破碎機，操作安全;
③破碎的規格渣無棱角，更適于作級配料使用;
④自磨機破碎鋼渣的過程，也是渣鋼提純的過程。從自磨機取出的渣鋼，含鐵90%以上.為轉爐使用精料提供了條件。
聲明：轉載此文是出于傳遞更多信息之目的。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，我們將及時更正、刪除，謝謝。
使用微信“掃一掃”功能添加“谷騰環保網”
