大豆蛋白廢水處理工程方案
第一章 設計基礎數據
一、廢水種類
大豆蛋白加工廢水是高濃度有機廢水、高溫、偏酸性、含有植物蛋白質、糖類、鹽類、大量游離性氯離子、硫酸根離子及磷酸鹽等特點。
二、水量水質特點與排放規律
1.廢水產量
根據業主提供資料，計劃擬建日處理能力為1000噸廢水處理系統。
2.廢水水質
根據業主提供資料及業內調查資料，確定設計水質數據如下：
pH=4.3～4.5； CODCr≤18000mg/l； BOD5≤9000mg/l；
SS≤5000mg/l； NH3-N≤53mg/l； 水溫≤40℃。
3.排放規律
根據企業生產特點確定廢水為連續排放，水量波動較小，水質較為穩定。
三、廢水處理后的水質要求
根據業主要求及該類廢水特點要求，廢水處理后的水質要求達到如下標準，即：
pH=6～9； CODCr≤200mg/l； BOD5≤30mg/l； SS≤70mg/l。
第二章 廢水處理工藝

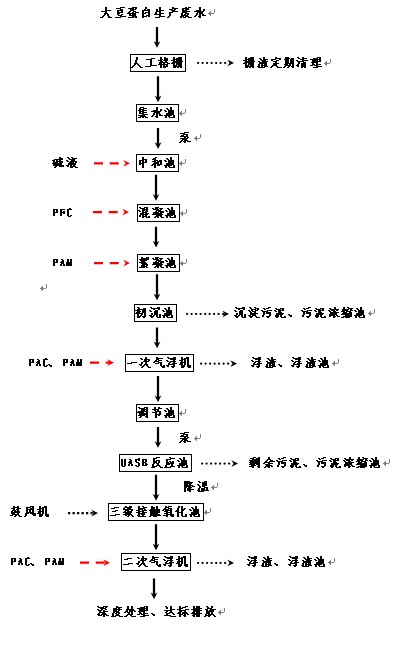

一、 工藝流程示意圖
 |
二、 廢水處理效果分析

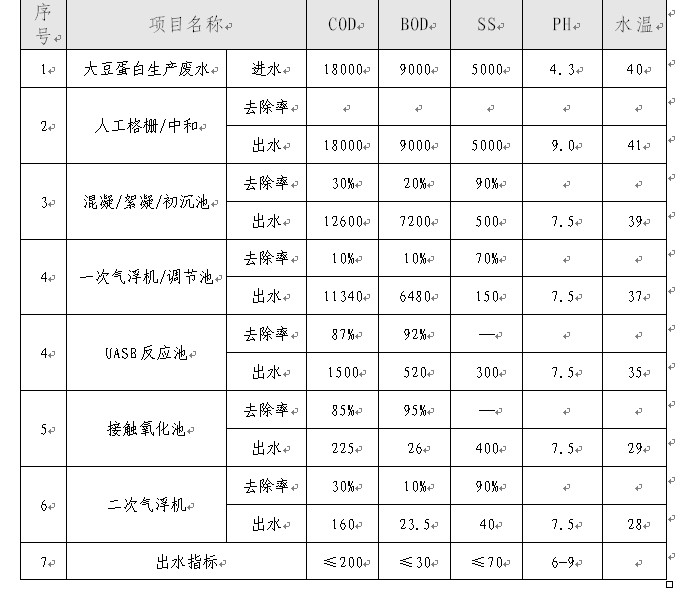

各工藝階段的處理效果分析表如下：
 |
第三章 工藝設計
一、單元設計及設備選型
1、人工格柵池
人工格柵池相關設計參數
工藝尺寸： L×B×H=4.0m×0.6m×1.4m（0.3m）
數 量： 1座
配套設備
人工粗格柵（不銹鋼）
柵間距： 20mm
數量： 2套
人工細格柵（不銹鋼）
柵間距： 4mm
數量： 2套
柵渣筐（PE）
數量： 2件
2、集水池
集水池相關設計參數
水力停留時間： 1.5hr
工藝尺寸： L×B×H＝4.6m×4.6m×4.6m（3.0m）
數 量： 1座
配套設備
沉水式污物泵（含耦合提升裝置）
型號： CP53.7-100（川源泵業）
流量： 75m3/hr
揚程： 10m
功率： 3.7kW
數量： 2臺
液位浮球開關
數量： 2臺
空氣攪拌系統（不銹鋼）
數量： 1套
PH在線監測系統
數量： 1套
3、中和池
中和池相關設計參數
水力停留時間： 0.15hr
工藝尺寸： L×B×H＝2.05m×2.05m×1.8m（1.5m）
數 量： 1座
配套設備
堿液加藥系統（PE）
數量： 1套
PH在線監測系統
數量： 1套
空氣攪拌系統（UPVC）
數量： 1套
4、混凝池
混凝池相關設計參數
水力停留時間： 0.15hr
工藝尺寸： L×B×H＝2.05m×1.93m×1.8m（1.5m）
數 量： 2座
配套設備
PFC加藥系統（碳鋼防腐）
數量： 1套
空氣攪拌系統（UPVC）
數量： 2套
5、絮凝池
絮凝池相關設計參數
水力停留時間： 0.15hr
工藝尺寸： L×B×H＝2.05m×1.93m×1.8m（1.5m）
數 量： 2座
配套設備
PAM加藥系統（碳鋼防腐）
數量： 1套
空氣攪拌系統（UPVC）
數量： 2套
6、初沉池
初沉池相關技術參數
表面負荷： 1.0m3/m2.h
處理能力： 55m3/h
工藝尺寸： L×B×H＝5.25m×5.25m×5.0m（4.7m）
數量： 2座
配套設備
中心導流筒
數量： 2套
擋泥板、齒型堰（UPVC）
數量： 2套
7、一次氣浮機（溶氣氣浮機）
一次氣浮機位于調節池頂部。
配套設備
一次氣浮機主體（溶氣氣浮機）
處理能力： 60噸/h
數量： 1套
加藥系統
數量： 2套
氣浮機配套含空壓機、溶氣水泵、溶氣罐、刮泥機、配電系統）
數量： 1套
8、調節池
調節池相關設計參數
水力停留時間： 8hr
工藝尺寸： L×B×H=（11.0m×5.9m＋6.1m×4.9m）×4.6m（3.5m）
數 量： 1座
配套設備
沉水式污物泵（含耦合提升裝置）
型號： CP52.2-80（川源泵業）
流量： 40m3/hr
揚程： 10m
功率： 2.2kW
數量： 2臺
液位浮球開關
數量： 2臺
9、UASB反應池
UASB反應池相關設計參數
容積負荷： 5.0KgCOD/m3.d
工藝尺寸： L×B×H=13.0m×6.0m×6.9m（6.5m）
數 量： 4座
配套設備
布水系統
服務面積： 39m2
數量： 8套
三相分離器
服務面積： 78m2
數量： 4套
循環泵
型號： L-35-80（川源泵業）
流量： 54m3/hr
揚程： 15.5m
功率： 3.7kW
數量： 4臺
氣水分離器
材質： 碳鋼
數量： 4套
10、三級接觸氧化池
三級接觸氧化池相關技術參數
水力停留時間： 37.5hr
填料負荷： 1.05KgCOD/m3.d
工藝尺寸： L×B×H={（8.74＋8.6）m×12.35m＋8.6m×15.55m}×4.85 m（4.5m）
數量： 1座
配套設備
彈性填料
規格： Φ150×0.35
比表面積： 310m2/m3
單位重量： 3.2kg/m3
有效長度： 3.5m
數量： 1218m3
旋混曝氣器
規格： D260
數量： 800套
曝氣管路
規格： 非標
數量： 3套
填料支架
規格： 非標
數量： 3套
鼓風機
規格： HSR150-53.9Kpa-28.63m3/min
功率： 55Kw
數量： 2臺
11、二次氣浮機（溶氣氣浮機）
二次氣浮機位于浮渣池頂部。
配套設備
二次氣浮機主體（溶氣氣浮機）
處理能力： 50噸/h
數量： 1套
加藥系統
數量： 2套
氣浮機配套含空壓機、溶氣水泵、溶氣罐、刮泥機、配電系統）
數量： 1套
12、浮渣池
浮渣池設計參數
工藝尺寸： L×B×H=7.5m×4.5m×4.6m（03.0m）
數 量： 1座
配套設備
沉水式污物泵
型號： CP50.75-50（川源泵業）
流量： 10m3/hr
揚程： 10m
功率： 0.75kW
數量： 2臺
13、污泥濃縮池
污泥濃縮池位于污泥脫水間地面以下。
污泥濃縮池設計參數
工藝尺寸： L×B×H =4.5m×3.0m×4.6m（3.0m）
數量： 1座
配套設備
沉水式污物泵
型號： CP50.75-50（川源泵業）
流量： 10m3/hr
揚程： 10m
功率： 0.75kW
數量： 2臺
14.氣浮機操作間、鼓風機操作間、污泥脫水間
設備間內放置鼓風機、氣浮機、污泥脫水系統和配電柜等設備。
設備間設計參數
工藝尺寸： L×B×H =（10.95m×3.5m＋20.9m×5.99m＋4.69m×4.53m＋4.69m×10.96m）×3.4m
設備間結構： 磚混
數量： 1座
配套設備
動力控制系統
規格： 非標
數量： 1套
污泥脫水系統（含PAM加藥系統、污泥調理槽、空壓機、配電柜）
規格： 有效帶寬0.5米
數量： 1套
第四章 工程投資估算
本方案土建投資、設備投資、總投資估算表分別見表1、表2、表3。

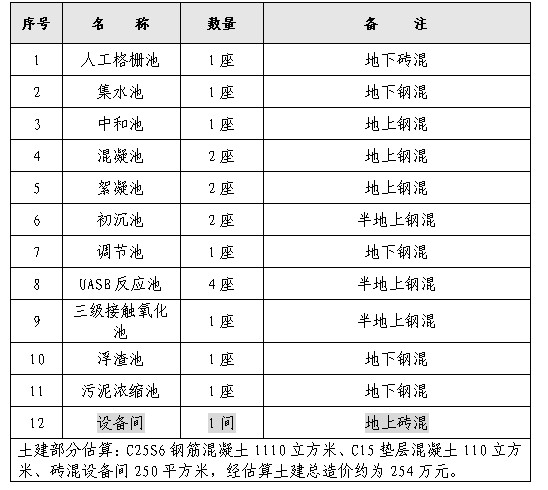

表1 土建工程投資估算表
 |

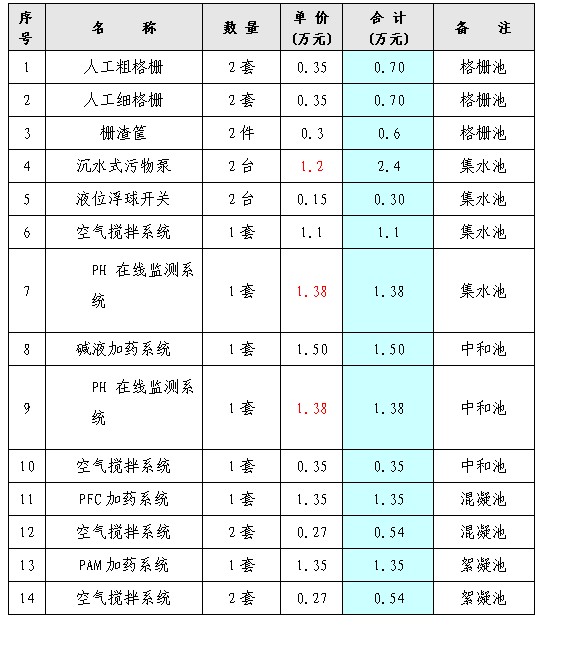

表2 設備投資估算表
 |
 |

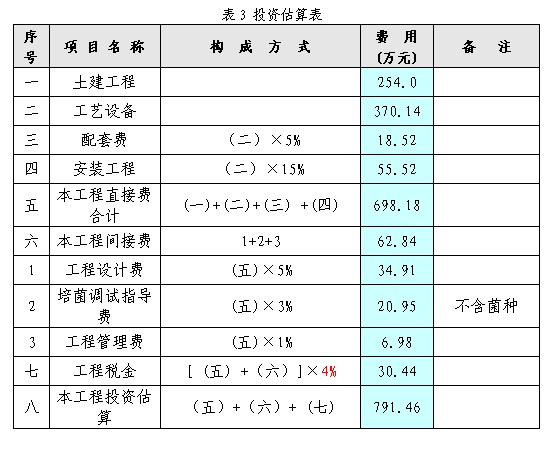

表3 投資估算表
 |
第五章 工程實施計劃

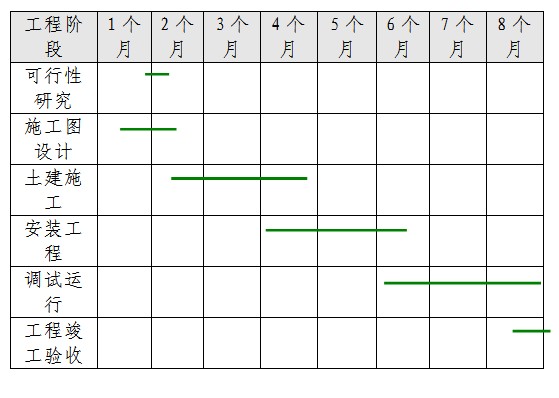

本工程實施計劃表如下。
 |
