蘇州市某乳業有限公司廢水處理工程設計方案
1、概況：
蘇州市某乳業有限公司位于蘇州市相城區某某鎮，主營酸奶乳品加工業務。
1.1乳品廢水：
1.1.1廢水量
規劃為280M3/d；
1.1.2廢水水質
PH 5~8、COD ~600mg/L、BOD5 ~250 mg/L、SS ~270 mg/L；
1.2生活污水：
1.2.1污水量：全員職工~160人，污水量定額按125升/人•日計，則平均污水量為20M3/d；
1.2.2污水水質：PH 中性，COD~400mg/L、BOD5 ~200 mg/L、SS ~220 mg/L；
1.3綜合廢水：
1.3.1廢污水量 合計300 M3/d，按20小時運行計，設計流量為15 M3/h；
1.3.2廢污水平均水質 PH 5~8、COD ~590mg/L、BOD5 ~247 mg/L、SS =267 mg/L；
1.4排放標準：
執行《污水綜合排放標準》一級標準：PH 6~9、COD≤100 mg/L、BOD5≤20 mg/L、SS≤70 mg/L。
2、設計依據：
2.1 建設單位提供廢水量及水質數據；
2.2 環保部門對污染治理的指示與要求；
2.3《室外排水設計規范》（GBJ14-87）有關規定；
2.4《污水綜合排放標準》（GB8978-1996）一級標準；
2.5 環境工程手冊《水污染防治卷》相關設計參數與技術要求。
3、設計原則：
3.1 采用預處理——生化——物化三級處理工藝，經處理后各項考察指標均可達到排放標準；
3.2 采用低能耗處理工藝降低運行費用；
3.3 采用構筑物組合化，減少占地面積。
3.4 采用液位自控、自動調節廢水PH值等措施，方便操作管理。
4、廢水處理工藝流程：
采取：預處理——生化——物化三級處理工藝流程
5、廢水處理原理與功能：
5.1 預處理
5.1.1建中和集水池一座，自動加堿調PH值；
5.1.2建調節池一座，起調節流量、予曝氣及勻質作用；
5.1.3建厭氧水解池一座，利用厭氧微生物的生物化學作用分解廢水與污泥中部分有機污染物；
5.2 生化處理
5.2.1采用鼓風曝氣生物接觸氧化法，兼備生物膜法與活性污泥法的雙重功效，利用好氧微生物的生物化學作用，分解廢水中的有機污染物，不會發生活性污泥膨脹的問題，剩余污泥產率比其它生化法低。
5.2.2將生化池與二沉池組合為一體，既減少占地面積，又方便操作管理。
5.3 物化處理
采用混合、反應、沉淀組合化構筑物，利用物理化學的方法進一步去除COD、BOD5、SS等物質，使出水達到一級排放標準。
6、各構筑物設備主要設計參數與選型：
6.1 長方形中和集水池一座，鋼筋混凝土結構，有效容積30 M3， 池底安裝布氣管，采用空氣攪拌，池末端安裝PH值在線儀一臺，自動控制加堿量，加堿點設在起端，出水自流入調節池；
6.2 調節池
建調節池一座，采用鋼筋混凝土結構，有效容積120M3，池內安裝回沖管，必要時可以循環回沖，防止池底積泥；
6.3 污水泵
選用50QW15-30-2.2型潛水排污泵二臺，一開一備，性能：Q=15M3/h、H=30M、n=2900r/min、N=2.2KW，采用液位自控；
6.4 厭氧水解池
采用鋼筋混凝土結構，半地下上流式長方形池一座，有效容積120M3，出水自流入予曝氣槽，預期COD與BOD5去除率~30%，出水COD~410mg/L，BOD5~175mg/L；
6.5 生化沉淀池
6.5.1予曝氣槽
鋼筋混凝土結構與生化池合建，有效容積15M3，槽底安裝布氣管；
6.5.2生化池
采用鼓風曝氣生物接觸氧化法，池底安裝布水管與布氣系統、中部安裝組合填料、上部安裝齒形出水槽；
a、進入生化池COD總量為0.41×300=123kg/d，BOD5總量為0.175×300=52.5kg/d；
b、COD容積負荷按~1.0kg/M3•d計，生化池的有效容積~123M3；
c、平均水流停留時間為9.8小時；
6.5.3鼓風機
選用TH-80型魯氏鼓風機二臺，一開一備，性能：QS=4.76M3/min、H=5M、n=1300R•P•M、N=7.5KW；
6.5.4二次沉淀池
采用斜流式沉淀池，表面水力負荷1.3~1.7 M3/M2•h，出水自流入物化處理池，剩余活性污泥排入調節池再處理；
6.5.5生化沉淀組合池內凈總尺寸：L×B×H=8.0×3.5×5.0（M）；
6.5.6生化處理效果
預期COD去除率~70%，出水COD~123mg/L；
預期BOD5去除率~85%，出水BOD5~26mg/L；
6.6 物化處理
6.6.1 隔板混和槽
鋼設備一臺，有效容積2.5M3，槽底安裝布氣管，起端投加凝聚劑，末端必要時投加助凝劑；
6.6.2 渦流反應池
采用鋼筋混凝土結構，有效容積7.5M3；
6.6.3 斜管沉淀池
采用鋼筋混凝土結構，表面水力負荷1.3~1.7 M3/M2•h，出水經流量計計量后排放；
6.6.4 處理效果
預期COD去除率~20%，出水COD≤100mg/L；
預期BOD5去除率~25%，出水BOD5≤20mg/L；
其余考核指標均可達到一級排放標準。
6.7 污泥處理
6.7.1 污泥濃縮池
采用鋼筋混凝土結構，有效容積~30M3，濃縮分離液排入調節池再處理；
6.7.2濃漿泵
建議采用I-1B50型螺桿泵二臺，一開一備，性能：Q=5.6M3/h、H=80M、n=960r/min、N=3KW；
6.8 廂式壓濾機
選用XAY25/630-U型一臺，F=32M2、V=400L、N=1.5KW；分離液排入調節池再處理，脫水污泥含水率~75%，外運處置。

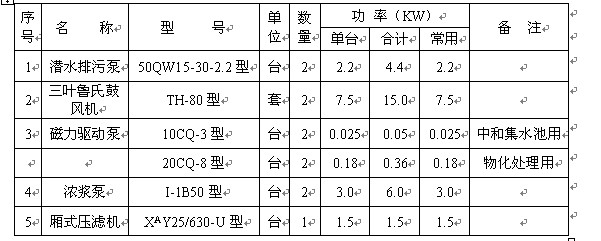

7、動力設備一覽表
 |
8、工程概算

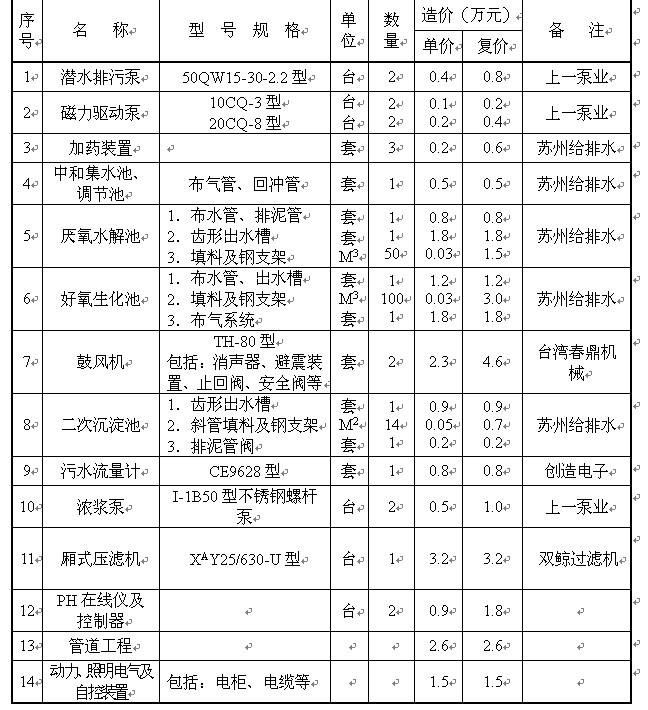

8.1設備工程
 |
合 計 29.9萬元
設 計 費 3% 0.90萬元
安裝調試 8% 2.39萬元
運 雜 費 2% 0.60萬元
合 計 33.79萬元
稅 金 6% 2.03萬元
總 計 35.82萬元
8.2土建工程
8.2.1中和反應池、調節池、污泥濃縮池合建，采用鋼筋混凝土地下組合池一套，池頂建鼓風機房與污泥脫水機房，構造尺寸詳見土建設計條件圖；
8.2.2厭氧水解池、好氧生化池、二次沉淀池、混凝沉淀池合建，采用半地下式鋼筋混凝土組合池一套，構造尺寸詳見土建設計條件圖，占地面積220~250 M2；
8.2.3值班控制室
建筑面積~12 M2；
8.2.4廢水處理站外包尺寸：L×B=（22~23）×（10~11）（M）
8.2.5土建造價另報預算
9、運行費用與處理成本測算：
9.1運行費用測算
9.1.1電費：
污水泵40度、鼓風機180度、濃漿泵與廂式壓濾機9度、加藥泵及其它5度；
合計238×0.8=190.4度，電價按0.7元/度計，則日耗電費為133.3元；
9.1.2藥劑費：
藥劑凝聚劑，按0.3元/M3計，則日耗藥劑費為90.0元；
9.1.3人工費：
按1.5人計，日工資按30元/人計，則日耗人工費為45.0元；
合計 268.3元；
9.2處理成本測算（不包括折舊、大修費）
268.3÷300=0.89元/米3。
