IGCC整體系統的性能模擬結果及分析
更新時間：2009-08-06 15:56
來源：
作者:
閱讀：3123
Aspen Plus 模擬結果
按上述條件模擬后Aspen Plus得到的結果如下表，其中圖1是各物流的熱力參數結果；圖2是各物流的成分組成；圖3是功的模擬結果：

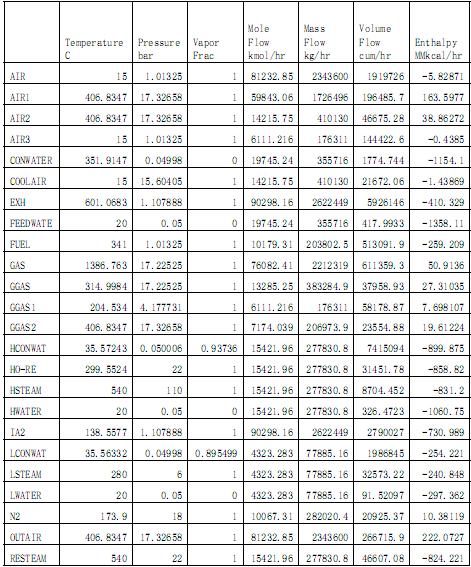

圖1 各物流熱力參數結果

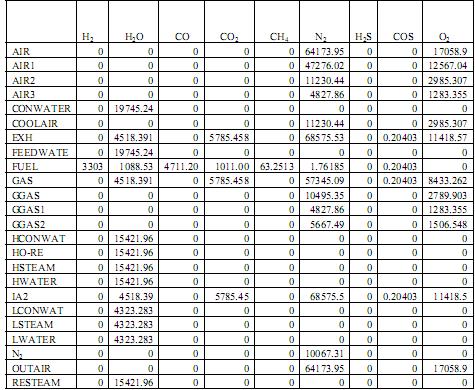

圖2 各物流的組分構成
圖3 功的模擬結果
模擬結果的分析
分析以上模擬所得到的結果，整個聯合循環的一些重要參數就得到了，可以看出燃機透平的進出口溫度符合運行規定，余熱鍋爐的排煙溫度為138.56℃也符合煙氣排放規定。根據電廠的廠用電率為11.87%，計算得到系統的輸出凈功。詳細的結果見圖4
圖4 聯合循環的重要運行參數
