紹興市生活垃圾和污泥焚燒煙氣脫硫除塵凈化系統
紹興市中環再生能源發展有限公司所屬紹興市垃圾和污泥處理綜合利用工程項目為浙江省重點建設項目。項目規模為新建6臺固廢循環流化床焚燒爐(75T/H)配4臺12MW抽凝式汽輪發電機組，形成日處理1200噸垃圾和1000噸污泥的能力，并利用鍋爐產生的蒸汽進行發電，是一個資源綜合利用項目。
 |
生活垃圾和污泥在焚燒過程中產生大量的煙塵、二氧化硫、氯化氫及氮氧化物等有害物。由中鋼集團天澄環保科技股份有限公司設計、制作、安裝總承包的生活垃圾和污泥焚燒煙氣脫硫除塵凈化系統工程項目。采用引進、消化奧地利Envirgy GmbH公司噴霧干燥脫酸技術，結合自有的長袋低壓脈沖袋式除塵技術成功的應用于城市垃圾焚燒及中小型燃煤電廠鍋爐尾氣酸性氣體的脫酸，并成功應用于浙江紹興垃圾及污泥焚燒煙氣治理項目。
 |
循環流化床鍋爐：
鍋爐額定蒸發量 75t/h
設計處理垃圾量 450t/d
設計污泥焚燒量 150t/d
|
項目
|
單位
|
數值
|
|
煙氣量
|
Nm3/h
|
160000
|
|
溫度
|
℃
|
165±10
|
|
煙塵
|
g/Nm3
|
25-30
|
|
氮氧化物
|
mg/Nm3
|
200-250
|
|
二氧化硫
|
mg/Nm3
|
600-1000
|
|
氯化氫
|
mg/Nm3
|
200-300
|
|
氟化氫
|
mg/Nm3
|
＜20
|
1、半干法噴霧干燥脫酸除塵工藝（SDA）
中鋼集團天澄環保科技股份有限公司的半干法噴霧脫酸系統由石灰儲倉、石灰漿液制備系統、噴霧脫酸塔、現場儀表和控制系統等構成。
脫硫劑（干態石灰粉）由料倉經計重螺旋進入漿液制備罐，加水配制成20%～30%的石灰乳漿液；漿液由霧化噴嘴霧化進入半干式脫酸塔（SDA）。脫酸塔的頭部建造成旋轉室，將煙氣分流成旋轉和垂直二股氣流，在脫酸塔頂部形成湍流區域，煙氣和蒸發的石灰乳漿一起以旋轉和垂直混合流的形式從脫酸塔頂部進入底部。
脫酸塔的高度和直徑根據煙氣停留時間設計，因此噴射的石灰乳漿能完全蒸發，同時煙氣中的酸性物質與石灰漿液進行中和反應而得以去除。反應產物大部分沉積到脫酸塔底部，由刮板輸灰機排出。煙氣在底部回轉，豎直地離開脫酸塔，進入袋式除塵器，經袋式除塵器除塵后排放。
 |
 |
工藝流程
控制描述：
噴入煙氣中的石灰乳漿用量由煙氣流量和煙囪處酸性物質（SO2、HCl）的濃度來計算。用該值確定必要的石灰乳漿流量，并不斷與管道中測量的石灰乳漿流量做比較。石灰乳漿用量由石灰乳漿泵的變頻電機控制。
在SDA出口測量煙氣溫度，用該值確定必要的冷卻水流量。
排放標準：
通過脫硫除塵裝置后煙氣排放濃度保證值（執行《生活垃圾焚燒污染控制標準》GB18485-2001）
|
序號
|
項目
|
單位
|
排放濃度保證值
|
|
1
|
煙塵
|
mg/Nm3
|
40
|
|
2
|
氮氧化物
|
mg/Nm3
|
200
|
|
3
|
二氧化硫
|
mg/Nm3
|
260
|
|
4
|
氯化氫+氟化氫
|
mg/Nm3
|
75
|
|
5
|
脫硫系統阻力
|
Pa
|
＜700
|
|
6
|
除塵系統阻力
|
Pa
|
＜1200
|
|
7
|
脫硫除塵后排煙溫度
|
℃
|
145±10
|
 |

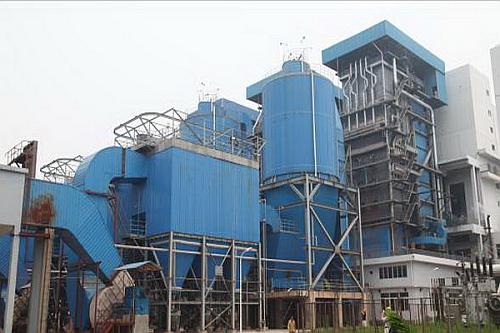

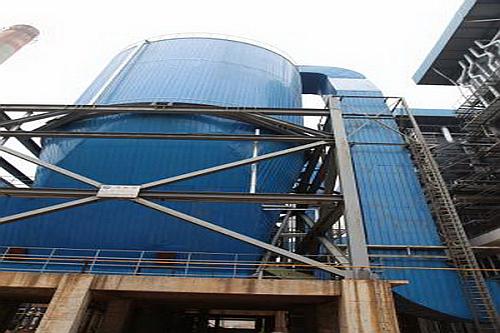

圖為三套脫硫除塵系統
2、半干法噴霧脫酸除塵系統的特點
中鋼集團天澄環保科技股份有限公司半干法噴霧脫酸除塵系統的主要特點如下：

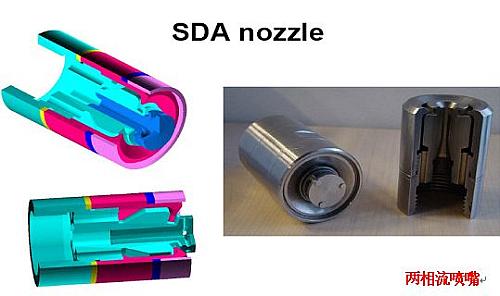

超音速二流體霧化器：外部預分散、霧滴粒徑小；霧矩半徑大、大小可調；漿液管直通結構、無沉積、無堵塞；霧化介質壓力低（1～2kg/cm2），能耗低；無活動部件，機械性能穩定。
 |
脫酸塔塔頂煙氣分流器：塔頂煙氣分流器將煙氣分流為“垂直流”和“旋轉流”；可防止腐蝕；避免在塔壁上積灰。
 |
殘渣輸送系統優點：
吸收塔和除塵器灰斗的特殊設計防止粘塵堵塞；排放系統可靠、堅固，系統可靠性好。
石灰漿液系統優點：
先進的石灰乳漿液、冷卻水進料控制；石灰乳漿濃度最大可達30%；石灰乳漿利用率最大；維護少；可以在運行時進行維護。
先進的儀表及自動化控系統：
制漿、漿液輸送和噴霧干燥脫酸系統采用先進的DCS控制系統，除塵系統采用PLC控制系統。可遠程集中控制，亦可就地操作。
