北京實創有機廢氣催化燃燒凈化裝置
 |
人氣：4300 發布時間：2009-08-11 11:11 關鍵詞：廢氣凈化設備 產品型號： 應用領域：大氣控制 產品價格：面議 想了解更多產品詳情，請 |
概述:
有機廢氣催化燃燒凈化裝置是本公司多年研究、實踐、完善的成果，曾經獲機械工業部1992年科技進步3等獎，已經成功用于許多行業的廢氣凈化。
蓄熱式催化燃燒爐是在高溫燃燒基礎上發展起來的一種有機廢氣治理工藝和設備。和高溫燃燒以及催化燃燒等工藝相比，具有熱效率高（95%以上），能處理大流量、低濃度廢氣，設備運行可靠等特點；反應充分，凈化效率達到95%以上；熱回收率達到95%以上，出口溫度略高于進口溫度；廢氣中有機成分達到一定濃度時，其燃燒熱量足以維持設備正常運轉，無需外加燃料，運行費用降低.基本沒有二次污染。
與直燃式燃燒裝置處理廢氣比較，本裝置最大的優點是采用蜂窩陶瓷蓄熱體，在一定的工作溫度范圍內節省燃料補充的費用，熱交換效率提高，反應更加充分，凈化效率更高。
產品性能特點：
①操作方便：設備工作時，實現自動控制。
②能耗低：設備啟動，僅需15～30分鐘升溫至起燃溫度（有機廢氣濃度高時），運行耗能僅為風機功率。
③安全可靠：設備配有阻火除塵系統、防爆泄壓系統、超溫報警系統。
④阻力小、凈化效率高：采用先進的貴金屬鈀、鉑浸漬的蜂窩陶瓷催化劑。
⑤余熱回用：余熱可返回烘道，降低原烘道中消耗功率；也可作其它方面的熱源。
⑥使用壽命長：催化劑一般4年更換，并且載體可再生。
催化燃燒工作原理與工藝流程
①催化燃燒工作原理
催化燃燒是典型的氣-固相催化反應，其實質是活性氧參與的深度氧化作用。在催化燃燒過程中，催化劑的作用是降低活化能，同時催化劑表面具有吸附作用，使反應物分子富集于表面提高了反應速率，加快了反應的進行。借助催化劑可使有機廢氣在較低的起燃溫度條件下，發生無焰燃燒，并氧化分解為CO2和H2O，同時放出大量熱能，從而達到去除廢氣中的有害物的方法。
在將廢氣進行催化燃燒的過程中，廢氣經管道由風機送入熱交換器，將廢氣加熱到催化燃燒所需要的起燃溫度，再通過催化劑床層使之燃燒，由于催化劑的存在，催化燃燒的起燃溫度約為250-300℃，大大低于直接燃燒法的燃燒溫度650-800℃，因此能耗遠比直接燃燒法為低。

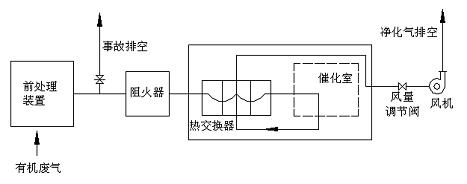

②工藝流程示意圖
|
有機廢氣催化燃燒凈化 |
有機廢氣經前處理后，經過阻火器，進入熱交換器，使廢氣升溫到催化反應溫度（250-300℃）。然后進入催化反應床，在催化劑的作用下，有機廢氣進行氧化反應生成無害的水和二氧化碳，并放出一定的熱量。反應后的高溫氣體再次進入熱交換器，經換熱冷卻，最后以較低的溫度經引風機排入大氣。
蓄熱式催化燃燒爐工作原理:
有機廢氣經鼓風機進入燃燒爐，由燃料燃燒加熱，升溫至250～300℃左右。在此溫度下，廢氣里的有機成分在催化劑的作用下被氧化分解為二氧化碳和水，反應后的高溫煙氣進入特殊結構的陶瓷蓄熱體，絕大部分的熱量被蓄熱體吸收（95%以上），溫度降至接近進口的溫度后經煙筒排放。通常情況下，燃燒爐由三個蓄熱室構成，廢氣在PLC程序的控制下，循環執行以下的操作流程：進入已蓄熱的蓄熱室，使廢氣得到預熱，然后進入燃燒室，處理的廢氣經未蓄熱的蓄熱室放熱后排放，一部分處理后的氣體被引回到第三室，吹掃其中殘留的未處理廢氣。在污染物去除效率要求不高的情況下，為節省資金，也可設計成兩室結構。
三室蓄熱式燃燒爐工作原理：
 |
主要部件說明：
a、爐體：爐體內壁及支撐結構用優質耐熱材料制作，內外壁之間襯優質絕熱材料，保證爐體外壁溫度在60℃以下。
b、催化蓄熱體：選用新型高效陶瓷蓄熱材料，并且在表面涂覆催化劑，比表面積大，阻力損失小，熱脹冷縮系數小，抗熱性能好。
c、燃燒系統：按客戶要求，油/氣任選，進口可比例調節燃燒器，控制組件任選。PID溫度控制，超溫報警，差壓保護等。
d、鼓風機：國內名廠優質高溫風機。
e、自動閥門：國內名廠優質產品，開啟靈活，泄漏量小（≤1%），氣動轉向閥控制。
蓄熱式催化燃燒爐主要設備規格:
表1 XD型蓄熱式催化燃燒爐系列設備規格表
 |

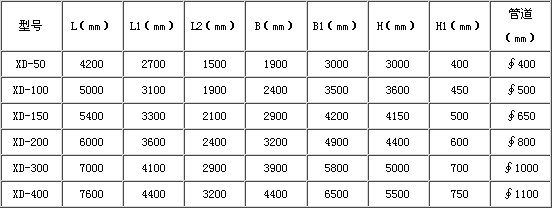

表2 XD型蓄熱式催化燃燒爐設備外形尺寸表
 |
催化劑的選擇:
催化劑是由活性物質覆蓋在載體表面上形成。活性物質通常有鉑（Pt）、鈀（Pd）、氧化銅（CuO）、稀土元素氧化物等。載體可由二氧化硅、氧化鎳、三氧化二鋁等組成。采用當今先進的貴金屬鈀、鉑浸漬的載體催化劑。外形為方形蜂窩體，主要活性成分為鉑（Pt）、鈀（Pd）。方形蜂窩體催化劑形狀規則、表面活性大，使用時因氣流分布較均勻，氣體接觸良好，反應穩定，凈化效果好。
有機廢氣催化燃燒凈化裝置主要應用領域:
北京實創愛爾所公司的蓄熱式催化燃燒爐可在以下諸多工業領域得到的應用：
1化工行業：各類有機化學品生產，藥物生產及各類樹脂生產工藝過程中的廢氣；
2汽車、摩托車、自行車行業金屬件和塑料件的表面涂裝廢氣；
3機械、船舶、家電、家具、建材等行業的金屬件和塑料件的表面涂裝廢氣；
4制鞋行業的“三苯”廢氣；
5印刷、印鐵制罐行業的各類廢氣；
6電子、漆包線生產過程中各類廢氣；
7瀝青、橡膠制品生產過程各類廢氣；
8食品加工過程各類廢氣。
裝置選用注意事項:
①廢氣成分中，不含下列物質：有高粘性的油脂類；磷、鉍、砷、銻、汞、鉛、錫等物質；高濃度的粉塵。
②裝置選型時，請注明廢氣成份、濃度及出口溫度。
③裝置安裝場所無腐蝕性氣體。
④裝置所需電源為：三相交流380V，頻率50Hz。
⑤有特殊要求時，請注明。
