鋼鐵企業高架流槽設計方法淺議
來源： 閱讀：3758 更新時間：2009-10-22 14:31鋼鐵企業中，煉鐵高爐煤氣洗滌濁循環回水和煉鋼轉爐煙氣凈化OG濁循環回水循環水量大、懸浮物含量高、回水溫度高、懸浮物含量在不同工況下周期性變化強等特點。煉鐵高爐煤氣洗滌濁循環回水，懸浮物最高濁度可達6000mg/L以上，水溫一般在55~60℃；煉鋼轉爐煙氣凈化濁循環回水，懸浮物最高濁度可達15000mg/L以上，水溫可達60℃以上[1]。如果采用管道輸送這兩種循環回水，高懸浮物含量及其波動性容易造成管道堵塞難于檢修，也不便于水中熱量的散發，因此常用高架流槽這種方式輸送煉鐵高爐煤氣洗滌濁循環水和轉爐煙氣凈化OG濁循環水。
高架流槽，為鋼制水渠，整個流槽為架空敷設，距離地面約十幾米高度。流槽包括流槽本體、附屬檢修走道及支撐流槽本體的鋼結構桁架以及流槽鋼結構支架等。高架流槽為敞開式，不僅維護簡便、便于水中熱量的散發，還能很好的滿足煉鐵煉鋼工藝多點重力流無壓排水的生產需要。
本文針對高架流槽的設計方法進行了分析和探討，也可作為相似工程的參考。
1.高架流槽設計方法
高架流槽的具體設計主要包括平面走向定位、斷面形式、水力計算、高程設計、流槽支架定位、流槽與粗顆粒分離器或沉淀池的接口和流槽轉彎半徑設計等。流槽本體的結構、支撐流槽本體的鋼結構桁架以及流槽鋼結構支架的具體設計由結構專業負責實施，因此，這部分內容不屬于本文討論范圍之內。
1.1平面走向定位
高架流槽從工藝主車間接至濁循環水處理站粗顆粒分離器或沉淀池。由于高架流槽造價較高，每米高架流槽包括支撐流槽本體的鋼結構桁架，其用鋼量就為2t左右，因此無論從水力學角度(以最短路徑排水)考慮還是考慮經濟因素，高架流槽在循環水處理單元和主單元車間之間首先應以最短的路徑布置以降低造價。

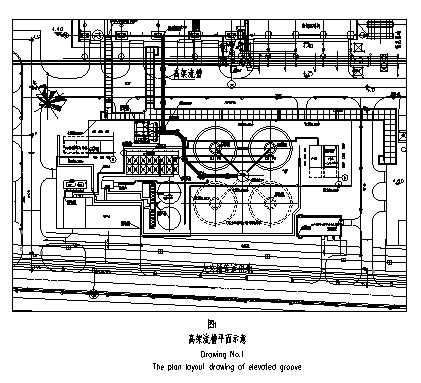

在車間內，高架流槽的平面定位應符合煉鐵或煉鋼工藝的要求，但在設計走向時要注意，高架流槽不同于管道，當與其它設備、構筑物、管道相碰時，設計人員要考慮不僅是高架流槽本體能穿過這些設備、構筑物和管道，高架流槽走道的通行要求也必須得到滿足。在車間外，由于高架流槽通常都有十幾米高，一般不會對廠區道路的運輸通行以及廠區內的小型建筑物造成影響，可直接凌空穿越以最短路徑接至循環水處理，但在具體設計時，必須與廠區的總體布置進行充分的協調，以確保高架流槽不與其它構筑物、建筑物及架空管道相碰。圖1為某大型聯合鋼鐵企業煉鋼轉爐煙氣凈化OG濁循環水高架流槽平面布置圖。高架流槽從煉鋼車間中穿出，橫跨廠區主干道，接至RH、OG濁循環水處理站的粗顆粒分離器。
 |
另外，高架流槽是鋼制水渠，流槽內濁循環回水溫度可達60℃左右，水溫對于高架流槽本身熱脹冷縮的作用不能忽視。現今雖然已經出現了高架流槽用橡膠軟連接的技術[2]，但在流槽平面設計時，增加必要的轉彎對于化解流槽的熱脹冷縮仍是設計中采用的最主要和最可靠的手段。一般情況下，建議高架流槽的直線段長度不宜超過200m。
1.2斷面形式、水力計算以及高程的確定
1.2.1斷面形式
高架流槽斷面形式的確定不僅指流槽本體，也包括支撐流槽的鋼結構桁架和流槽走道。
①流槽斷面形式
高架流槽的水流部分的斷面應設計成半圓形，在水面以上留適當的保護高度。圖2為高架流槽本體斷面示意圖。圖中，B為流槽寬度，H為流槽總高度，R為流槽內半徑。流槽為敞開式。
 |
高架流槽由于維護檢修較為方便，因此流槽的內壁通常不需要另設鑄鐵、鑄石等耐磨材料，但流槽本體的鋼板厚度不應小于10mm。
②支撐流槽的鋼結構桁架和流槽走道
支撐流槽的鋼結構桁架和流槽走道常見的有三種形式。
一，鋼結構桁架設于流槽下方，走道設置于流槽的一側，桁架支撐整個流槽和走道，這也是最常用的一種做法。
二，鋼結構桁架將流槽包在里面，走道設置于流槽的一側或上方，這種做法可有效抬高流槽下的凈空高度，但是要求考慮桁架的高度必須滿足通道的凈空的要求，桁架本身的高度會較高一些。三，流槽本體做加強處理，一般是在流槽斷面上部的開口處設加強筋，不再另行設置桁架，走道即設于流槽上方，該方式通常適用于流量較小，流槽斷面也較小的情況。在實際工程設計中，通常是采用第一、二種方法相結合的方式。
高架流槽距離地面的高度達十幾米，因此高架流槽走道的安全性須在設計時加以注意。無論走道設置于流槽頂部或側邊，走道均須設置雙護攔。
高架流槽上不允許設置直爬梯。高架流槽必須設有兩處以上的斜梯以滿足上下的要求。
支撐流槽的鋼結構桁架和流槽走道方式的最終確定須根據現場實際情況并在設計過程中與結構專業協商決定。
1.2.2水力計算
流槽的水力計算按照《給水排水手冊》第二冊管渠水力計算相關內容的要求進行，但在計算過程中須注意以下幾點[3]。
①參照《鋼鐵工業給水排水設計手冊》，金屬流槽的粗糙系數按n=0.014；
②流速的選用不宜過小，以免產生沉淀，也不宜過大，以免加快高架流槽的磨損，高架流槽內水流速度一般不宜小于2m/s；
③一般流槽寬度不應小于300mm，當流槽走道位于流槽上方即利用流槽頂部作走道板時，流槽寬度不應小于700mm；
④高架流槽的坡度一般按1%~2%執行；
⑤高架流槽水面以上的保護高度不應小于200~300mm。
1.2.3高程設計
高架流槽的起點高度是由煉鐵或煉鋼工藝所確定的，整個流槽按i=0.01~0.02的坡度坡向循環水處理站的粗顆粒分離器或沉淀池。在進行高架流槽穿越廠區主干道路時，須對流槽底部桁架下的凈空高度做校核，看是否會對生產運輸帶來影響。
1.3 流槽支架的定位
高架流槽下的鋼結構支架的具體形式和構造是由結構專業負責設計的，但支架的定位和布置是由給排水專業確定的。鋼結構流槽下的支架通常為立柱形式。支架數量少、布置稀疏，對支撐流槽的鋼結構桁架的要求就高，但支架易于布置和定位；支架布置多，支架的造價會上升，另外如果空間有限，可能會造成支架難于布置。
車間內高架流槽通常設于主車間平臺旁側，因此主車間平臺的立柱就可作為流槽的支架。如果支撐流槽的桁架設于流槽下方，則該桁架同時也可以作為車間管道的支架。
車間外高架流槽的支架可根據區域內的具體情況布置，一般高架流槽支架的間距為20m左右。高架流槽支架不宜設置在地下管廊、電纜隧道和埋地管線的上方。高架流槽進入水處理站的粗顆粒分離器或沉淀池前應設置支架，以減小高架流槽對于粗顆粒分離器或沉淀池荷載的影響。高架流槽在轉彎處宜設置支架。
1.4流槽與粗顆粒分離器或沉淀池的接口
高架流槽與粗顆粒分離器或沉淀池的接口處應盡量避免采用以流槽與粗顆粒分離器或沉淀池直接相連的方式進水，以免因壅水現象對高架流槽的水流和粗顆粒分離器或沉淀池的處理效果帶來負面影響。而應采用局部跌水方式使流槽內濁循環水進入粗顆粒分離器或沉淀池，即在高架流槽底板上接管排水至粗顆粒分離器或沉淀池。圖3為高架流槽進水至粗顆粒分離器接口圖紙。
 |
另外，在粗顆粒分離器或沉淀池進水端上的流槽上設置插板閥或閘門，可以對高架流槽起到一定的調節作用。當流槽內過水斷面太小，水流速度過快時，開關小插板閥或閘門，抬高流槽內水位，從而擴大過水斷面、降低水流速度，有效的利用流槽的容積，減小對流槽的沖刷。
1.5流槽轉彎半徑設計
高架流槽內水流速度較高，在轉彎時流槽外側的水面將有所升高，會使流槽外側有較為強烈的沖刷，甚至在水流流速高或水量大的情況下會有水濺出流槽的現象發生。在設計中，可參照《鋼鐵工業給排水設計手冊》對氧化鐵皮溝流槽的要求，高架流槽中心線的轉彎半徑Rm應滿足Rm≥5B(B為流槽寬度)的要求。如果在特殊情況下轉彎半徑無法滿足上述要求，可將該處用鋼板封擋。
1.6其它
煉鐵高爐煤氣洗滌濁循環回水和轉爐煙氣凈化OG濁循環回水中有廢氣排出，在車間內的高架流槽應設置鋼蓋板，車間外露天部分可以不設置鋼蓋板。
2. 結語
綜上所述，鋼鐵企業中的高架流槽，用于輸送煉鐵高爐煤氣洗滌濁循環回水和轉爐煙氣凈化OG濁循環回水，其作用非常重要。在設計時必須進行周密的考慮和計算，要技術合理、滿足生產、便于維護。
