概述

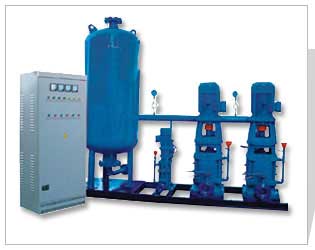

CHBS系列全自動變頻調速[恒壓供水設備,是把電機變頻技術和微機控制技術應用到供水領域的新一代供水裝置。它是水塔、高位水箱、壓力罐供水裝置的理想更新換代產品。具有節省電能，節約投資，不需要維護，運行可靠等特點，是未來供水設備的主導產品。我公司開發的變頻柜還可應用在各行業需要電機調整設備上，具有明顯調整精度和節能效果，如提升機和通風機安裝變頻柜是最佳速度和風量調節裝置。
適用范圍
1、適用于各種類型的自來水廠，二次加壓泵站，補壓泵站和由深井泵直接向管網供水的供水設備。
2、生活小區和高層建筑的生活用水。
3、舊有給排水加壓系統的改造，可取消水塔，高位水箱和氣壓罐。
4、工業上需要恒壓供水系統，油田恒壓輸油系統。
特點
1、供水品質高：本設備采用水泵出口恒壓控制，無論系統用水量怎樣變化，均能使管道出口壓力保持恒定。
2、運行可靠：該設備采用進口變頻調速器和國內優質水泵，具有完善的保護功能和自動、手動轉換功能，使運行非常可靠。
3、高效節能：該設備能根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，節電效果明顯，比恒速水泵可節電35%。
4、操作簡單：本設備采用全自動控制，操作人員只需轉換電控柜開關，就可以實現用戶所需工況。
5、占地少安裝方便：整套設備只需一組控制柜和人泵機組，安裝非常方便。
6、延長水泵及電機的使用壽命：對多臺泵組均能可靠的實現軟啟動，并且輪流運轉，大大延長了水泵及電機的使用壽命。
7、應用范圍：可供流量5～5000噸/小時，揚程20～140米。
8、經濟效益顯著：使用該設備，可不設樓頂水箱，既減少建筑物的造價，又克服了氣壓罐波動大，水泵啟動頻繁和建造水塔一次性投資大，施工周期長，費用高等缺點。
主要功能
1、全自動完成多臺水泵機組軟啟動，變頻到工頻運行以及停止的全部操作過程。
2、根據用水量的變化，變成多臺泵組的啟動和停止。
3、有壓力設定值和實際壓力值的LED顯示功能。
4、有LED頻率指示，變頻異常指示，電機故障工況顯示。
5、保護功能：具有欠壓保護、過壓保護、過載保護、短路保護、失速防止、燒損防止等功能。
工作原理
該設備的工作原理是根據用戶用水量變化自動調節運行水泵臺數和一臺水泵轉速，使水泵出口壓力保持恒定。當用戶用水量小于一臺水泵出水量時，控制系統根據用水量的變化有一臺水泵變頻調整運行，當用水量增加時管道系統內壓力下降，這時壓力傳感器把檢測到的信號傳送給微機控制單元，通過微機運行判斷，發出指令到變頻器，控制水泵電機，使轉速加快以保證系統壓力恒定，反之當用水量減少時，使水泵轉速減慢，以保持恒壓。當用水量大于一臺泵出水時，第一臺泵切換到工頻運行，第二臺泵開始變頻調整運行，當用水量大于兩臺泵出水量時，將自動停止一臺或二臺泵運行。在整個運行過程中，始終保持系統恒壓不變，使水泵始終工作在高效區，既保證用戶恒壓供水，又節省電能。
主要技術指標
1、供水流量：5-5000m3/h
2、供水壓力范圍：0.1-1.5Mpa
3、供電電源：38V/220V10%AC（三相)
4、環境溫度：0℃～+40℃
5、相對濕度：90%以下
參數表
|
序號
|
參數型號
|
給水能力
|
配套水泵
|
隔膜式氣壓罐
|
電控柜尺寸
寬Х高Х厚
|
|
流量 (m3/h)
|
揚程 (m)
|
水泵型號
|
臺數
|
功率
|
|
1
|
CHBS4-20-2
|
4
|
20
|
CDL4-20
|
2
|
0.37
|
Φ600*1800
|
600Х800Х400
|
|
2
|
CHBS4-30-2
|
30
|
CDL4-30
|
0.55
|
600Х800Х400
|
|
3
|
CHBS4-40-2
|
40
|
CDL4-40
|
0.75
|
600Х800Х400
|
|
4
|
CHBS4-50-2
|
50
|
CDL4-50
|
1.1
|
600Х800Х400
|
|
5
|
CHBS4-60-2
|
60
|
CDL4-60
|
1.1
|
600Х800Х400
|
|
6
|
CHBS4-80-2
|
80
|
CDL4-80
|
1.5
|
600Х1200Х400
|
|
7
|
CHBS4-100-2
|
100
|
CDL4-100
|
2.2
|
600Х1200Х400
|
|
8
|
CHBS8-20-2
|
8
|
20
|
CDL8-20
|
2
|
0.75
|
Φ600*1800
|
600Х800Х400
|
|
9
|
CHBS8-30-2
|
30
|
CDL8-30
|
1.1
|
600Х800Х400
|
|
10
|
CHBS8-40-2
|
40
|
CDL8-40
|
1.5
|
600Х1200Х400
|
|
11
|
CHBS8-50-2
|
50
|
CDL8-50
|
2.2
|
600Х1200Х400
|
|
12
|
CHBS8-60-2
|
60
|
CDL8-60
|
2.2
|
600Х1200Х400
|
|
13
|
CHBS8-80-2
|
80
|
CDL8-80
|
3.0
|
600Х1200Х400
|
|
14
|
CHBS8-100-2
|
100
|
CDL8-100
|
4.0
|
600Х1200Х400
|
|
15
|
CHBS16-20-2
|
16
|
20
|
CDL16-20
|
2
|
2.2
|
Φ600*1800
|
600Х1200Х400
|
|
16
|
CHBS16-30-2
|
30
|
CDL16-30
|
3.0
|
600Х1200Х400
|
|
17
|
CHBS16-40-2
|
40
|
CDL16-40
|
4.0
|
600Х1200Х400
|
|
18
|
CHBS16-50-2
|
50
|
CDL16-50
|
5.5
|
600Х1600Х400
|
|
19
|
CHBS16-60-2
|
60
|
CDL16-60
|
5.5
|
600Х1600Х400
|
|
20
|
CHBS16-80-2
|
80
|
CDL16-80
|
7.5
|
600Х1600Х400
|
|
21
|
CHBS16-100-2
|
100
|
CDL32-100
|
11
|
600Х1600Х400
|
|
22
|
CHBS32-20-2
|
32
|
20
|
CDL32-20
|
2
|
3.0
|
Φ800*2200
|
600Х1200Х400
|
|
23
|
CHBS32-30-2
|
30
|
CDL32-30
|
5.5
|
600Х1600Х400
|
|
24
|
CHBS32-40-2
|
40
|
CDL32-40
|
7.5
|
600Х1600Х400
|
|
25
|
CHBS32-50-2
|
50
|
CDL32-50
|
11
|
600Х1600Х400
|
|
26
|
CHBS32-60-2
|
60
|
CDL32-60
|
11
|
600Х1600Х400
|
|
27
|
CHBS32-80-2
|
80
|
CDL32-80
|
15
|
600Х1600Х400
|
|
28
|
CHBS32-100-2
|
100
|
CDL32-100
|
18.5
|
800Х1800Х600
|
|
29
|
CHBS42-20-2
|
42
|
20
|
CDL42-10
|
2
|
4.0
|
Φ800*2200
|
600Х1200Х400
|
|
30
|
CHBS42-30-2
|
30
|
CDL42-20-2
|
5.5
|
600Х1600Х400
|
|
31
|
CHBS42-40-2
|
40
|
CDL42-20
|
7.5
|
600Х1600Х400
|
|
32
|
CHBS42-50-2
|
50
|
CDL42-30-2
|
11
|
600Х1600Х400
|
|
33
|
CHBS42-60-2
|
60
|
CDL42-30
|
11
|
600Х1600Х400
|
|
34
|
CHBS42-80-2
|
80
|
CDL42-40
|
15
|
600Х1600Х400
|
|
35
|
CHBS42-100-2
|
100
|
CDL42-50
|
18.5
|
800Х1800Х600
|
|
36
|
CHBS42-130-2
|
130
|
CDL42-70-2
|
30
|
800Х1800Х600
|
|
37
|
CHBS65-20-2
|
65
|
20
|
CDL65-10
|
2
|
5.5
|
Φ1000*2500
|
600Х1600Х400
|
|
38
|
CHBS65-30-2
|
30
|
CDL65-20-1
|
11
|
600Х1600Х400
|
|
39
|
CHBS65-40-2
|
40
|
CDL65-20
|
11
|
600Х1600Х400
|
|
40
|
CHBS65-50-2
|
50
|
CDL65-30-1
|
15
|
600Х1600Х400
|
|
41
|
CHBS65-60-2
|
60
|
CDL65-30
|
18.5
|
800Х1800Х600
|
|
42
|
CHBS65-80-2
|
80
|
CDL65-40
|
22
|
800Х1800Х600
|
|
43
|
CHBS65-100-2
|
100
|
CDL65-50
|
30
|
800Х1800Х600
|
|
44
|
CHBS65-120-2
|
120
|
CDL65-60
|
37
|
800Х1800Х600
|
|
45
|
CHBS85-20-2
|
85
|
20
|
CDL85-10
|
2
|
7.5
|
Φ1000*2500
|
600Х1600Х400
|
|
46
|
CHBS85-30-2
|
30
|
CDL85-20-2
|
11
|
600Х1600Х400
|
|
47
|
CHBS85-40-2
|
40
|
CDL85-20
|
15
|
600Х1600Х400
|
|
48
|
CHBS85-50-2
|
50
|
CDL85-30-2
|
18.5
|
800Х1800Х600
|
|
49
|
CHBS85-60-2
|
60
|
CDL85-30
|
22
|
800Х1800Х600
|
|
50
|
CHBS85-80-2
|
80
|
CDL85-40
|
30
|
800Х1800Х600
|
|
51
|
CHBS85-100-2
|
100
|
CDL85-50
|
37
|
800Х1800Х600
|
|
52
|
CHBS85-120-2
|
120
|
CDL85-60
|
45
|
900Х2000Х600
|
|
