ＣＬ－Ⅱ型二合一裝煤、出焦消煙除塵移動工作站
 |
人氣：1864 發布時間：2008-10-27 16:10 關鍵詞：其它 產品型號： 應用領域：大氣控制 產品價格：面議 想了解更多產品詳情，請 |
一、工作原理：
（1）搗固式側裝煤煉焦爐，由于爐頂不設裝煤車，因此爐頂空間可以將出焦和裝煤二個除塵系統合并為一個爐頂移動工作站。
（2）爐頂移動工作站上方設液壓伸縮套筒，實現攔焦吸塵罩與移動工作站的對接。
（3）裝煤時移動工作站行走至待裝煤相對應之炭化室位置，放下三個密封套筒對正炭化室的排氣口。移動工作站設置的液壓套筒伸出與機側小吸塵罩對正，此時攔焦煙氣閥關閉，裝煤煙氣閥開；裝煤開始，由裝煤過程產生的污染煙氣從爐頂三個排氣孔和小吸塵罩收集的爐門煙氣進入燃燒器，燃燒處理后的800—900℃的高溫煙氣進入初冷器冷卻至450℃~500℃以下，進入二次冷卻器冷卻至300℃以下，再進入終冷器冷卻至120℃以下，進入布袋除塵機組，除塵后的氣體進入風機經排氣筒排入大氣。
（4）出焦過程移動工作站設置的攔焦液壓套筒與攔焦吸塵罩對正，此時攔焦煙氣閥開，裝煤煙氣閥關，出焦開始。出焦產生的煙塵通過吸塵罩上出口進入二次冷卻器，冷卻至300℃再進入終冷器冷卻至120℃以下，之后進入布袋除塵機組，由布袋過濾除塵后進入風機由排氣筒排入大氣。

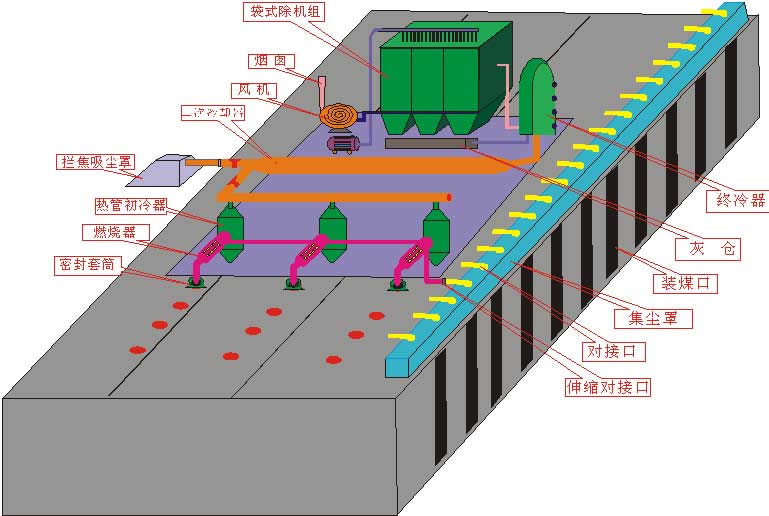

二、設備結構：
本移動工作站，配置的各功能如初冷器、二次冷卻器、終冷器、布袋除塵機組、風機等結構原理均同CL-Ⅱ型系統。所不同點是將裝煤除塵系統、出焦除塵系統共同設置在一臺爐頂移動工作站上，使設備綜合利用，降低了工程造價，比原設計的地面站系統降低造價1/2，噸焦運行成本為0.25元左右。并可穩定達到且低于國家二級環保排放標準；另一個不同點是在機側爐門上方設置了小吸塵罩，可有效的對在裝煤過程中機側爐門所散發的煙塵進行收集，其余均同CL-Ⅱ型設計。
 |
