一入二出信號隔離器_PR-112
 |
人氣：1568 發布時間：2011-04-12 10:36 關鍵詞：其它 產品型號： 應用領域：電磁輻射 產品價格：面議 想了解更多產品詳情，請 |
_PR-112是直流信號隔離器,24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，解決工業現場干擾。
|
輸入規格：
|
||
|
代碼
|
輸入信號
|
輸入阻抗
|
|
1
|
0-75mV
|
≥100KΩ
|
|
2
|
0-5V
|
|
|
3
|
0-10V
|
|
|
4
|
0-250V
|
|
|
5
|
0-10mA
|
≤100Ω
|
|
6
|
0-20mA
|
|
|
7
|
4-20mA
|
|
|
8
|
用戶特定參數
|
|
|
輸出規格：
|
||||
|
代碼
|
輸出信號1
|
代碼
|
輸出信號2
|
輸出阻抗
|
|
A
|
0-5V
|
A
|
0-5V
|
≥10K
|
|
B
|
0-10V
|
B
|
0-10V
|
|
|
C
|
-10V~+10V
|
C
|
-10V~+10V
|
|
|
D
|
1-5V
|
D
|
1-5V
|
|
|
E
|
0-10mA
|
E
|
0-10mA
|
≤1K
|
|
F
|
0-20mA
|
F
|
0-20mA
|
≤500Ω
|
|
G
|
4-20mA
|
G
|
4-20mA
|
|
|
H
|
用戶特定參數
|
|||
● 輸出為單通道時，輸出信號2為缺省
技術指標：
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：尼龍PA.66
重 量：約90克
產品特點：
●易連接，低功耗，長壽命
●外形小巧，厚度僅12.5mm
●D I N 導軌安裝，插拔式端子
●輸入／輸出／電源／通道間全隔離
方框圖：

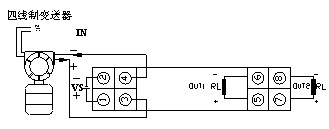

接線圖：
外形尺寸：
選型舉例：
