南方ZC-Ⅲ型回轉反吹扁袋除塵器技術
來源：杭州南方環境凈化設備有限公司 閱讀：2055 更新時間：2008-05-07 13:47內容提供：杭州南方環保
關鍵詞：回轉反吹 煙氣凈化
一、工作原理
過濾工況：

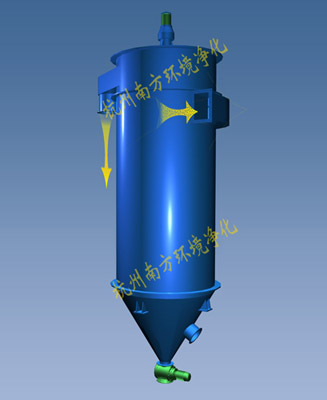

含塵氣流由切向進入過濾室上部空間，大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗，小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻留，凈化空氣透過袋壁經花板上的文氏管匯集于清潔室，由通風機吸入而排放于大氣中。
再生工況：
隨著過濾工況的進行，濾袋阻力逐漸增加，當達到反吹風控制阻力上限時，由壓差變送器發出訊號自動啟動反吹風機構工作。
具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵，旋臂分圈逐個反吹時，隨即關閉左右兩旁道口風門，使濾袋處在相對靜止狀態，避免了灰塵下落的“再吸附”現象，如此逐個過濾、反吹，周而復始，當濾袋阻力降到下限時，反吹風機構自動停止工作。其急灰由下部的排灰機構排出。
二、組成部分
它由以下四部分組成：
1、上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋檢修孔、防爆門、凈氣出口。
2、中箱體：包括花板、濾袋、濾袋框架、文氏管、過濾室筒體、進氣口、中箱檢修門定位支撐架。
3、箱體：包括灰斗、星形卸灰閥、支座。
4、風清灰機構：包括旋臂、噴口、分圈反吹機構、反吹風管、反吹風機、旋臂減速機構。
 |
