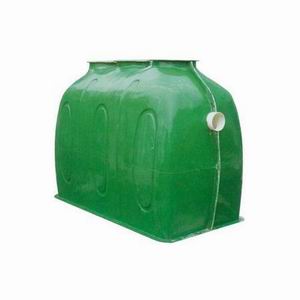

XZSF-Ⅰ型 生物化糞池
 |
人氣：3398 發布時間：2011-07-25 11:54 關鍵詞：污水處理設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
1. 概述
目前，城市生活污水的處理普遍采用傳統的磚砌或混凝土澆注化糞池。隨著水處理技術的迅速發展，這種化糞池的弊端日益顯現出來，其中主要弊端有：
（1） 造價高，是XZYSF產品的1.5倍左右。
（2）密封性差，污水滲漏嚴重，易造成周圍建筑物地基軟化下沉和污染地下水質。
（3）生化效果差，水質污染嚴重。
（4）施工不方便等。
本公司根據國家日益嚴格的環保要求，公司科技人員在吸取國內外先進技術的基礎上開發出新一代的產品-----XZYSF系列高效生物化糞池。該產品克服了傳統產品的缺陷，是一種新的換代產品。XZYSF系列產品具有造價低、密封性好、不滲漏、生化效果好、容易施工、一體化工廠生產等優點。XZYSF高效生物化糞池用玻璃鋼復合材料制造，耐腐蝕，抗酸堿，經久耐用。其中最主要的優點是內置了高效的生物填料FSB，有效降解了污水中的有機物質。裝置分為三個倉，第一倉主要去除懸浮物等無機物質，第二倉內置高效的填料，第三倉為二級沉淀池，去除第二倉內隨水飄走的生物膜等物質。經過三倉的聯合處理，污水可以得到凈化。
 |
2. 技術原理
XZYSF系列生物化糞池使用高分子材料與高強度玻璃鋼復合制成的圓筒型整體化化糞池，與傳統磚混化糞池相比，具有嚴密性好不滲漏、耐腐蝕、耐酸堿、使用壽命長、安裝方便等優點。圓筒形化糞池有效利用體積大，可以提高池體的強度和水壓強度。
生活污水從化糞池上部進水口進入池體中一級沉淀池，比重大的部分沉入池底進行化糞處理，比重小的部分漂浮于水面上層，中間部分污水經過隔倉板上的孔洞進入處理池。接觸氧化池內充填80%的高效生物填料——流離生化球（FSB），形成了復合高效厭氧生物濾池HAF（Hybrid anaerobic Filter）。
流離”現象，是一種自然現象，流體在流動中總存在著不同的流速快和流速慢的場所，固體物和有機物膠體在流體的流動中，總是由流速快的一側向流速慢的一側集中聚集，這種現象稱之為“流離”。
“流離”是產生于近年的一種有機廢水處理的新技術，這種凈化技術在無壓力、只需水體稍微流動，填料為表面經過特殊處理的球的集合體。污水在流動中存在著球體外流速快，球體內流速慢的狀況，污水中漂浮物集中在流速慢的地方產生流離現象。經過無數次流離作用，使污水中的固形物和有機物膠體與水分離。最終水在流離生化池中停留幾小時，而雜質停留幾日或幾周，被附著在球體表面的生物菌生化分解，變成H2O、CO2、N2，只要初沉池把不溶解無機質去除后，就無污泥產生，達到多種水處理效果，同時構成了流離生化技術。
厭氧生物濾池具有較大的抗沖擊負荷能力，一般認為在相同的溫度條件下，厭氧生物濾池的負荷可高出厭氧接觸等其他工藝2-3倍，同時會有較高的COD去除率。
HAF（Hybrid anaerobic filter）復合厭氧反應器具有如下特點：
①COD去除率達80%以上，有機負荷高；
②快速啟動，2周后COD去除率可達到60%以上，且無需接種厭氧污泥；
③常溫下運行，抗沖擊負荷能力強；
④不用調整PH值，節省藥劑費；
⑤可間歇運行；
⑥抗堵塞能力強；
⑦污泥穩定。
污水經過處理池充分降解有機物質濃度后進入二級沉淀池，此處主要沉淀處理池后隨水飄走的生物膜，從而使污水得到進一步凈化，進而排出系統。

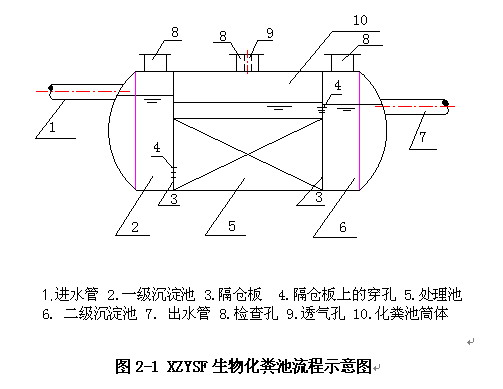

下圖為XZYSF系列生物化糞池流程示意圖：
 |
3. 產品特點：
（1） XZYSF系列化糞池采用高強度玻璃鋼材料復合構成，造價低、密封性能好、耐腐蝕、耐酸堿、無滲漏、不污染地下水源。避免周圍地基濕軟下沉危害周圍建筑物。
（2） 外觀為圓筒形型設計制作，兩端封頭為車輪型凸凹面設計制作，抗壓強度高、使用壽命50年以上。
（3） 化糞池內置世界先進的流離生化球——FSB，形成高負荷的HAF，降解COD效率高，并具有很好的抗沖擊負荷能力，掛膜快。
（4） 化糞池設三倉，兩級沉淀保證出水水質。
（5） 占地面積小，節約土地資源。
（6） 設備重量輕，安裝施工方便，便于運輸
（7） 投資比磚砌化糞池低10％左右，節約基建投資（見表10-1）。
（8） 本產品規格多，可根據小區人數進行選型。特大型用戶可根據現有產品進行串，并聯拼裝組合安裝，構成特大型裝置。
（9） 產品抗壓強度高，可安裝在綠化草坪中，也可安裝于道路下。基礎特殊處理頂部可通過10噸以內汽車。
4. XZYSF系列化糞池處理污水數據表
表４-１XZYSF系列化糞池處理污水數據表
|
項目
|
pH
|
SS
（mg/L）
|
CODcr
(mg/L）
|
BOD5（mg/L）
|
NH3-N（mg/L）
|
蚊蠅情況
|
|
化糞池允許最高值
|
6～9
|
400
|
500
|
300
|
-
|
無蚊蠅
|
|
未處理糞水
|
6.68
|
935
|
1670
|
395
|
130
|
有
|
|
普通國標化糞池出水
|
7.78
|
352
|
838
|
280
|
107
|
無蚊蠅
|
|
XZYSF化糞池出水
|
7.30
|
35
|
150
|
56
|
45
|
無蚊蠅
|
|
對比削減排污量
|
-
|
327
|
688
|
224
|
62
|
-
|
 |
 |
5. XZYSF系列化糞池設備技術參數表
表7-1 XZYSF系列化糞池設備技術參數表
|
尺寸號
型號
|
V
(m3)
|
L
(mm)
|
φ(mm)
|
DN1
(mm)
|
DN2
(mm)
|
H1
(mm)
|
H2
(mm)
|
|
XZYSF-2
|
2
|
2200
|
1200
|
150
|
150
|
700
|
600
|
|
XZYSF-4
|
4
|
3100
|
1600
|
150
|
150
|
1100
|
1000
|
|
XZYSF-6
|
6
|
3100
|
1950
|
150
|
150
|
1450
|
1350
|
|
XZYSF-9
|
9
|
4100
|
1950
|
200
|
200
|
1450
|
1350
|
|
XZYSF-12
|
12
|
4100
|
2150
|
200
|
200
|
1650
|
1550
|
|
XZYSF-16
|
16
|
5200
|
2150
|
200
|
200
|
1650
|
1550
|
|
XZYSF-20
|
20
|
6500
|
2150
|
200
|
200
|
1650
|
1550
|
|
XZYSF-25
|
25
|
6800
|
2600
|
200
|
200
|
2100
|
2000
|
6. XZYSF系列化糞池設備選型
本選型表適合生活污水和糞便分流系統，合流系統要根據國家標準另行設計。
表8-1 XZYSF系列化糞池設備選型
|
項目
型號
|
容積V
（m3）
|
100%系數
|
70%系數
|
40%系數
|
說明
|
|
XZYSF-2
|
2
|
31人
|
40人
|
82人
|
100%系數適合醫院、療養院、幼兒園（有住宿）。
70%系數適合住宅、集體宿舍、旅館、賓館
40%適合辦公樓、教學樓、工業企業生活間
|
|
XZYSF-4
|
4
|
62人
|
80人
|
165人
|
|
|
XZYSF-6
|
6
|
93人
|
120人
|
248人
|
|
|
XZYSF-9
|
9
|
140人
|
180人
|
372人
|
|
|
XZYSF-12
|
12
|
187人
|
234人
|
484人
|
|
|
XZYSF-16
|
16
|
250人
|
304人
|
630人
|
|
|
XZYSF-20
|
20
|
313人
|
380人
|
788人
|
|
|
XZYSF-25
|
25
|
392人
|
475人
|
985人
|
注：1）超過25m3的化糞池，可以采用已有的化糞池并聯組裝。如XZYSF-100可用4個XZYSF-25組合安裝。
2）根據情況，各型號L可以適當放寬100mm左右。
3）挖坑時，L、φ四周各放寬200mm即可。
