渦旋混凝低脈動沉淀給水處理技術
來源：哈爾濱市多相水處理技術有限公司 閱讀：3745 更新時間：2011-04-06 11:01“渦旋混凝低脈動沉淀給水處理技術”是根據哈爾濱工業大學王紹文教授提出的多相流動物系反應控制慣性效應理論，結合給水工程實踐，經近十年的研究而發明的。93年獲國家發明獎，96年獲建設部科技進步一等獎，并且被國家科委列入“九五” 期間國家重點科技推廣計劃。該技術涉及了給水處理中混合、絮凝反應、沉淀三大主要工藝。根據該理論水流中顆粒碰撞（物相接觸）與亞微觀傳質（細部傳質）的決定性動力因素是湍流微渦旋的離心慣性效應。在混合工藝采用并聯圓管混合器和孔板式凈水混合裝置，使投加的藥劑與水在瞬間完成了藥劑的快速有效宏觀混合，而且完善了亞微觀傳質，使藥劑水解產物迅速分散到原水各微細部，充分發揮藥劑作用，大幅度地提高了處理能力，混合效果好。在反應工藝中采用小孔眼網格反應池技術，水流通過小孔眼網格時在格條兩側的后方各產生一系列眾多的小渦旋，這些小渦旋相互碰撞形成更多更小的小渦旋，這樣在網格后面渦旋尺度在迅速減小（衰減）渦旋數量大幅度增加，即在網格后面水流中造成高比例的微渦旋，由于它們的離心慣性效應的動力學作用，大幅度提高了顆粒碰撞機率，也大幅度提高了細部傳質速率，對于絮凝反應工藝來說，小孔眼網格這一動力學作用機理是科學的，工藝效率是高的。在沉淀工藝中采用小間距斜板沉淀池技術和側向出水同向流斜板沉淀池技術，既克服了排泥問題，又因板間距離小，水流特別穩定，沉淀效率大大提高。
由于理論上的重大突破，該系列技術實現了高效率的混合、反應、沉淀，從而保證了高效率的除濁與高質量的供水。因為大幅度地提高了水流中顆粒的碰撞和傳質速率，反應時間縮至5~10分鐘，混合時間僅為3~30秒，而其處理能力較常規技術增加50%~100%；沉后水可穩定在3NTU以下，濾后水接近零度；減少了反沖洗水量；實踐表明，與傳統技術相比，該技術用于新建水廠中，占地與投資可節省20%~30%；用于挖潛改造，可提高水量50%~100%，并且保證了該技術在沉淀池出水水質方面的技術承諾；一般可節省藥耗10%~30%；運行安全可靠；適于目前所知的各種水質。
目前，該技術已廣泛應用于我國南北方的江、河、湖泊水的處理中，取得了巨大的經濟效益和社會效益。
一、主要給水處理專利技術設備
▲ 串聯式圓管混合器（專利號：ZL 95 2 11376.7）
▲ 孔板式凈水混合裝置（專利號：ZL 97 2 24220.1）
▲ 小孔眼網格反應池技術（專利號：ZL 90 1 06705.9）
▲ 小間距斜板沉淀池技術（專利號：ZL 95 2 05209.1）
▲ 網格平流沉淀池技術（專利號：ZL 97 2 21848.3）
▲ 反應池過渡段配水絮凝裝置（專利號：ZL 98 2 37001.6）
▲ 逆向流斜板尾部集水沉淀池（專利號：ZL 98 2 37002.4）
 |

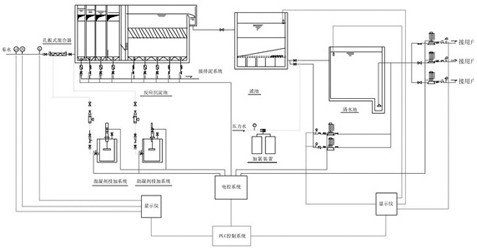

| 給水工藝流程圖 |
 |

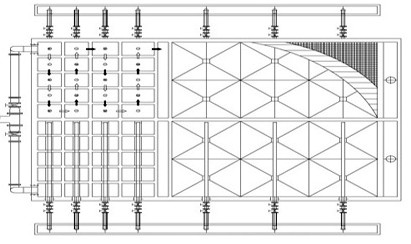

| 平面布置圖 |
 |

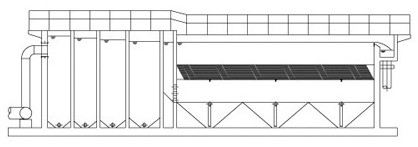

| 混合、反應、沉淀池剖面圖 |
 |

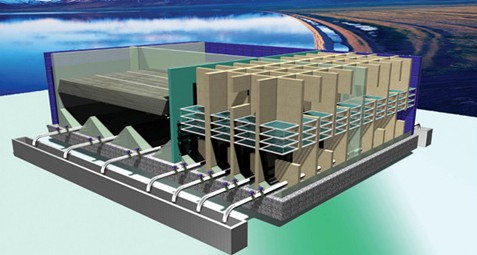

| 給水三維圖 |
