一．系統介紹
隨著電力自動化系統網絡化和智能化的不斷發展，對我國配電站綜合自動化系統也提出了更高的要求，通信管理機應需而生，解決了這一難題，因此其整體用量呈遞增趨勢，據不完全統計，目前每年的需求量已不少于5000臺，主要用在新建和改擴建的變電站、配電站、熱電廠、水電廠等方面。比如，研祥的嵌入式通訊管理機TPC-1203就在配電站綜合自動化系統中有著全方位的系統應用。該系統采用了先進的計算機網絡技術和通訊技術，是集測控、遠動于一體的新型綜合自動化系統，適用于35KV及以下電壓等級的配電站，除了電力行業，該通信管理機還廣泛適用用機場、公路、電氣化鐵路、地鐵、礦山、石化、冶金、樓宇及其它工業自動化領域，是配電站層面綜合自動化系統的理想解決方案。
所謂通信管理機是高度集成的新一代嵌入式智能通信裝置，用于實現對整個變配電自動化系統現場的信息收集，并集中送往當地后臺或遠方調度主站，同時將后臺或主站命令傳遞給各測控裝置，實現當地或遠程控制。在小型自動化系統中直接采集現場所有的裝置數據，并通過用戶指定的通訊協議（101、104、CDT等）和通訊介質（以太網、RS232/422/485等）送到監控后臺，完成后臺對整個現場的監控。在大型系統中，則可以作為功能子站、間隔層，通過層層級連實現數據的分類別、分方向傳送。

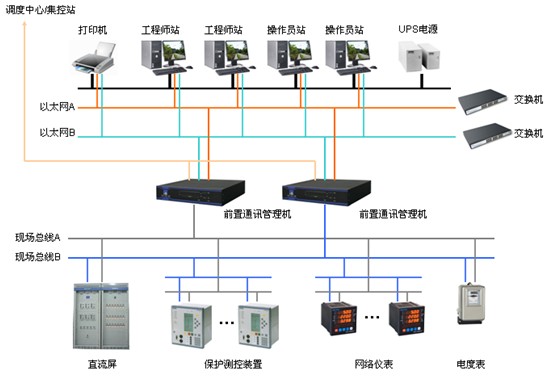

二．系統典型架構圖
 |
三．系統構成
系統采用分層分布式結構，可以選擇雙機、雙網冗余方式，根據實際需要靈活組網，滿足不同的應用需求。
站控層各工程師站、操作員站通過以太網方式通訊，采用了雙網方式，可以自動進行切換，保證了系統的可靠性。
前置通信管理機采用的是研祥的TPC-1203系列，TPC-1203是一款標準2U上架型整機，采用Intel低功耗處理器，支持4-8個百兆網口、18個串口、2個CAN口，支持交直流自適應電源，整機采用全密閉、無風扇設計，通過EMC4級認證，具備極高的穩定性與可靠性。根據應用需要可以選擇雙機冗余的方式，進一步提高系統可靠性。
間隔層的保護測控裝置采用統一的軟硬件平臺，集保護、測量、控制、計量、通訊等多種功能為一體，有結構緊湊、適用性強、功能完備、技術成熟、安全性高等特點。網絡儀表采用高速高性能的DSP芯片作為處理器，運行速度和響應速度有很大提高，同時具有完善的數據采集和處理功能。
四．系統特點
（1）支持雙機、雙網方式，系統組網靈活，可靠性高。
（2）采用模塊化設計思想，由主模塊和功能模塊組成，各功能模塊是相互獨立的，可根據用戶需求進行靈活組合，滿足用戶個性化需求。
（3）實時反映現場設備運行工況，滿足用戶對站內監控實時性的要求。
（4）面向終端用戶配電站設計開發，其人機接口具有人性化和可操作性特點，監視界面直觀簡單、圖符及說明簡約標準，從而降低對運行人員的專業水平的要求。
五．系統評價
已經使用研祥產品的系統集成商都對該系統組網靈活、可靠性高等特點表示認可，相比以前用的傳統工控機，TPC-1203整機采用全密閉、無風扇的設計，大大提高了產品的抗擾度和可靠性，多網口、多串口、模塊化的設計也使得產品配置非常靈活，便于不同的工程實施，產品在現場運行穩定，容易維護，是一種理想的通信管理機解決方案。
