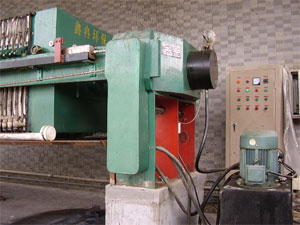

板框廂式壓濾機的結構組成有：機架部件、壓緊部件、過濾部件、拉板部件、液壓站、微機柜組成。
壓濾機的兩端裝有液壓缸和止推板，在其兩側平行地安裝了兩根橫梁，組成了壓濾機的機架，在橫梁上安裝有壓緊板、廂式濾板。每塊濾板上裝有濾布。在橫梁的外側裝有拉板小車和導軌。拉板小車通過鏈條、鏈輪由裝在機頭上的液壓馬達牽引，實現往返運動。濾板在往復移動過程中，可以將濾板逐塊由止推板一端拉向壓緊板一端，實現自動卸渣。
壓濾機的油缸一端，活塞桿端與壓緊板通過球面鉸鏈連接。拉動壓緊板后退或前進。
一.機架：機架是壓濾機的基礎部件，兩端是止推板和壓緊板，兩側的大梁將二者連接起來，大梁用以支撐濾板、濾框和壓緊板。
A.止推板：它與支座連接將壓濾機的一端坐落在地基上，廂式壓濾機的止推板中間是進料孔，四個角還有四個孔，上兩角的孔是洗滌液或壓榨氣體進口，下兩角為出口（暗流結構還是濾液出口）
B.壓緊板：用以壓緊濾板濾框，兩側的滾輪用以支撐壓緊板在大梁的軌道上滾動。
C.大梁：是承重構件，根據使用環境防腐的要求，可選擇硬質聚氯乙烯、聚丙烯、不銹鋼包覆或新型防腐涂料等涂覆。
二..液壓壓緊機構：液壓壓緊機構的組成由液壓站、油缸、活塞桿以及活塞桿與壓緊板連接的哈夫法蘭卡盤；液壓站的結構組成有：電機、油泵、溢流閥（調節壓力）、換向閥、壓力表、油路、油箱。液壓壓緊機構壓緊時，由液壓站供高壓油，油缸與活塞構成的元件腔充滿油液，當壓力大于壓緊板運行的摩擦阻力時，壓緊板緩慢地壓緊濾板，當壓緊力達到溢流閥設定的壓力值（由壓力表指針顯示）時，濾板、濾框（板框式）或濾板（廂式）被壓緊，溢流閥開始卸荷，這時，切斷電機電源，壓緊動作完成。退回時，換向閥換向，壓力油進入油缸的有桿腔，當油壓能克服壓緊板的摩擦阻力時，壓緊板開始退回。液壓壓緊為自動保壓時，壓緊力是由電接點壓力表控制的，將壓力表的上限指針和下限指針設定在工藝要求的數值，當壓緊力達到壓力表的上限時，電源切斷，油泵停止供油，由于油路系統可能產生的內漏和外漏造成壓緊力下降，當降到壓力表下限指針時，電源接通，油泵開始供油，壓力達到上限時，電源切斷，油泵停止供油，這樣循環以達到過濾物料的過程中保證壓緊力的效果。
三.過濾機構:過濾機構由濾板、濾框、濾布組成，過濾板的材質為增強聚丙稀，經壓機壓制并加工后，平面度為0.2mm，保證各濾室之間的結合面密封，不產生噴泥。濾板掛在兩根側梁的中間。每塊濾板的進料孔在中心位置，濾板下側的兩角各有一個濾液排水孔。濾板不固定在壓濾機上，濾板的安裝和拆卸簡便安全，可拆卸；在正常工作溫度下，濾板組能承受8kg的過濾壓力；濾板與濾布接觸部分為圓形突起，提供良好濾液流道和濾布支撐。
|
