XJY-ZG正方形沉淀池周邊傳動刮吸泥機
 |
人氣：3057 發布時間：2010-07-28 17:11 關鍵詞：其它 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
概述：
XJY-ZG正方形沉淀池周邊傳動刮吸泥機主要用于城市給水、污水處理廠的初次沉淀、二次沉淀作為污吸泥刮集排除；還可作為污泥濃縮池的污泥濃縮作用。由于該設備采用了絞支式刮臂機構和刮板呈對螺旋線狀布置，具有工作安全可靠，當污泥負荷超于正常工作范圍時，刮吸臂能自動抬起，起保護作用，運行平穩，污泥吸泥刮集效果好等特點。該設備不同于懸掛式中心傳動刮吸泥機，采用周邊傳動的方式，所以主要用于給水或排水工程中池徑較大的輻流式沉淀池。
結構及工作原理：
結構：XJY-ZG型正方形沉淀池周邊傳動刮泥機主要由中心旋轉支座、導流筒、工作橋及附設于工作橋上的驅動機構，刮臂、刮板、吸泥、撇渣機構，鉸鏈四連桿機構、斜支座、設斜拉桿及可調節吊扣、接地滾輪等部分組成。工作橋置于池中心支墩及池邊平臺上，為提高刮吸泥效率，支墩處的工作橋延伸一定的長度．在集泥坑的對稱一側處設置一組刮吸板機構。
工作原理：原水從池底部經中心支墩上部出水窗流出，由導流筒導流，向池四周呈幅射狀擴散，流速逐漸緩慢由此水中懸浮物也漸漸下沉積于池底。工作時，工作橋池邊，端梁一側的驅動機構帶動走輪以中心支墩為軸心作旋轉運動，絞支式刮臂帶動附設的刮吸板機構將沉淀于池底的污泥向中心集泥坑刮吸集，由池內水壓將淤泥排除池外。當本設備附有撇渣機構時，撇渣板沿刮板方向將浮渣撇至排渣斗內，排渣斗內自動沖水將渣排出池外。
主要技術參數：
1.型號說明：XJY-ZG正方形沉淀池周邊傳動刮吸泥機

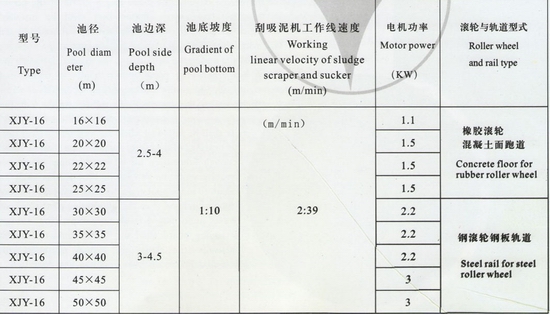

2.規格性能表
 |
安裝與操作要求：
驅動端型星擺線針輪減速機安裝時應找水平，允差為0.2mm/m，減速機軸與滾輪軸之間的不平行度允差為0.5m/m：傳動鏈輪：兩鏈輪的齒厚巾心線要在同一平面上，偏差允許1mm，鏈條從動邊的馳垂度為鏈輪中心距的1.5-2.0％；旋轉支座應水平安裝，起基礎水泥面應用儀器校準；刮臂架與工作橋的相對固定應在安裝時現場進行，刮板與池底間距保持在50 mm左右，每擋板之間的間距必須按照圖紙尺寸與刮臂焊牢；當走道為鋼軌時，安鋼軌安裝要求進行；中心支座軸承安裝時應加足潤滑劑。操作要求；池內及軌道上不得存放垃圾及障礙物；空負荷運行時間不少于 2h，各運轉部分不得有干擾現象或不正常的聲響和跳動現象產生。刮泥板與池底最高處(由土建施工造成)不得有碰觸；負荷運行應在空負荷運行后進行，時間不少于24h，油溫不超過40℃；停止運轉時，應先停止向池內進水，刮泥機繼續運轉2周后方可停車；每天定期向傳動鏈加潤滑油，減速機之間潤滑油應加至油標尺規定刻度。檢查電動機、蝸輪減速機的溫升情況，一般不得超過60℃。如溫升過高，應采用減少水量或輪休等方法調節。
維修與保養：
定期檢查減速機內的機油，保證油面高度；每3-4個月檢查一次鏈條磨損狀況并通過調整減速機與滑軌問的相對固定位置調節鏈條的松緊；半年一次更換減速機內的潤滑油；每年進行一次全面檢修，對磨損嚴重的零件及時更換，如油漆脫落重新油漆。
注意事項：
訂貨時，用戶需提供沉淀池的池外形規格、池邊深度、池體坡度等條件，以便選定刮泥機的型號、規格，如對出流堰板等有特殊要求時，應提供工藝布置圖，以使設備供貨時能滿足工程要求。本設備供貨范圍可包括出流堰流、擋板、刮渣裝置、排渣斗以及電氣控制箱等附件，訂貨時應注明所需配套項目內容。
