在線水質分析系統、多參數水質分析
 |
人氣：2795 發布時間：2008-09-24 14:25 關鍵詞：多參數水質檢測儀 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |

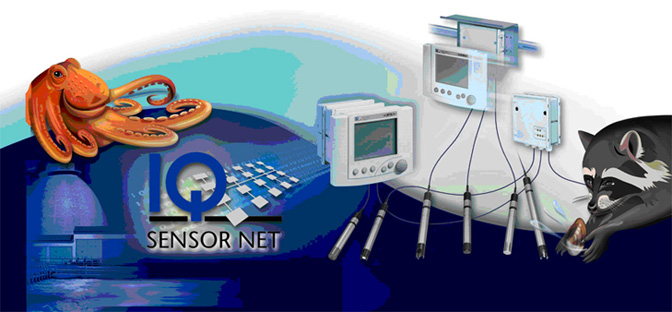

IQ Sensor Net 模塊化多參數測試系統
多參數分析儀技術參數
多參數分析儀采用“五合一”的模塊（變送器、傳感器、電源模塊、輸出模塊、輸入模塊、電磁閥模塊、接線盒、顯示斷/控制器）方式組成，具有數字化功能，不同模塊、傳感器之間采用數字信號進行通訊。
變送器同時連接pH/溫度、溶解氧、電導率、濁度和懸浮固體，COD，BOD，鹽度，NH4-N，NO3-N，NO2-N，TSS／SAC／TOC，PO4等不同類型的電極，并同時測量顯示這些參數，一套系統可以擴張到多個參數，只要添加模塊即可。儀表同時輸出6組以上（含6組）4-20mADC輸出，6組繼電器輸出，RS-485/232輸出，MODBUS、PROFIBUSDP標準接口協議。變送器防護等級IP66；傳感器防護等級IP68。
部分參數指標如下：
1、水溫自動分析儀技術指標要求
項 目 技 術 指 標
測定范圍 0.0
響應時間 ≤0.5min
2、pH自動分析儀技術指標要求
項 目 技 術 指 標
測定范圍 0.00～14.00
響應時間 ≤0.5min
溫度補償 0－
3、溶解氧自動分析儀技術指標要求
項 目 技 術 指 標
測定范圍 0.00～20.00mg/L
分辨率 0.1mg/L
反應時間（
溫度補償 0－
4、電導率自動分析儀技術指標要求
項 目 技 術 指 標
測定范圍 10 uS -500mS/cm
測試方式 4極式電極法
電極常數 K＝
反應時間（
溫度補償 內置地表水非線性溫度補償
5、濁度自動分析儀技術指標要求
項 目 技 術 指 標
測定范圍 0.0-1000FNU
方法原理 90度散射比濁法，內置超聲波發生器清潔鏡片
分辨率 0.001FNU
測試鏡片 藍寶石鏡片
測量精度 測量值的±3%
主要特點：
1. 一套系統測試近二十種參數：一套系統可測試PH、溫度、ORP、溶解氧、電導、濁度、TSS總懸浮固體濃度、氨氮、NO3、COD、TOC、BOD、SAC、DOC等參數
2. 傳感器可任意組合或位置互換
3. 最多可同時接20個數字傳感器
4. 只要添加模塊就可擴展系統功能
5. 兩線制，安裝簡單易行
6. 系統內數字信號傳送距離可達
7. 內置閃電保護電路
儀器介紹：
IQSensorNet的出現開創了在線監測儀器的新紀元。采用最先進的模塊化系統設計理念，可大大節省多點測試的開支且升級擴展非常容易。在IQSensorNet系統里，所有傳感器均輸出標準的數字信號，該信號經兩芯屏蔽線傳送到中央控制器上（即傳統的主機），中央控制器只負責顯示測試值，協調系統內部的通訊以及輸出控制信號，因此只用一臺中央控制器就可接收來自不同類型傳感器的標準數字信號，從而實現一拖多參數測試。由于傳送的是數字信號，因此最遠傳送距離可達
WTW推出的IQ Sensor Net是迄今為止最先進、采用全新測試技術數字化的在線監測系統。我們都知道，傳統的測試技術采用的是特定的主機和特定的傳感器，即不管是主機，還是傳感器，都只能測試某一特定的參數，主機功能主要是處理傳感器感測的原始信號再顯示成測試結果。如果要測試多個參數，比如在污水處理廠或水質自動監測系統中，必須在每個單獨的測試點重復相同的配置方案，WTW推出的IQSensorNet掀起了一場測試技術的革命。IQSensorNet傳感器不僅僅感測原始信號，所有的信號處理工作都在IQ傳感器內部完成，保證了從所有的IQ傳感器出來的信號都是標準的數字信號。這樣，中央控制器只要做一些諸如內部通訊，顯示測試結果以及操作功能設定之類的工作，因此，保證了中央控制器模塊的通用性。另外，由于IQ系統采用了最新的數字通訊技術，使多個傳感器同時通過2芯屏蔽線在系統內通訊成為可能。
任意傳感器組合
所有的IQ傳感器（特定參數傳感器）都配備了標準通訊接口，可跟任何IQ模塊通訊。因此可很容易地把不同類型的傳感器并入到一個系統中，用戶可靈活選擇所需的測試參數，唯一受到限制的是傳感器的數目，這意味著可用一套IQSensorNet系統同時監測一個污水廠入口、出口以及多個曝氣池的水質指標或水質自動站監測斷面的各種水質指標。
最多可同時連接20個傳感器
WTW目前為止已推出了十多種IQ傳感器，包括采用專有清洗技術的濁度、懸浮固體、氨氮、硝氮、COD/SAC/TOC/BOD傳感器。測試同一種參數也有多種不同型號的傳感器，取決于具體應用環境，WTW可提供16種型號的IQ傳感器。當往系統中接入一支IQ傳感器后，系統會自動確認，馬上顯示測試值。系統控制軟件允許新的測試項目并入現有的系統，這種智能化架構使系統升級擴展非常容易，最多可同時連接20支傳感器。
IQ Sensor Net特性和功能介紹
電源、通訊兩不誤
在IQSensorNet系統里，各部件通過SNCIQ特殊兩芯屏蔽線進行通訊。電纜不僅傳送電源信號，還傳送數字信號。電纜內芯有顏色標識，可避免接線錯誤。不過誤接反了也沒關系，因為電壓很小，約24VDC，沒有被強電擊傷的危險。
數字信號傳送
系統內部均采用數字化通訊，即使部件之間距離很遠，也能保證極佳的測試精度。
此外，數字信號有很強的免疫力，不受外界干擾。
內置閃電保護電路，EMC防護水平高
這是WTW的優勢所在，WTW所有的在線儀表均有防閃電功能，用戶不必專門安裝防閃電設施。電磁防護等級很高，保證了用戶操作安全，系統運行可靠。
添加部件，擴展系統
擴展后，新部件馬上被確認并自動并入到系統中。
更換傳感器
不用關閉電源就可更換傳感器，舊電極上的所有設定值會自動應用到新的電極上。
輸入/輸出完全可編程
用戶可靈活設定哪些輸出代表哪支電極的信號。
故障診斷
系統內有一個記錄器，專門記錄系統運行狀態和發生的事件。一旦有故障，屏幕將顯示詳細信息，提示用戶如何排除故障。
安裝
IQ傳感器可安裝在明渠或各種反應池、槽的池壁上。WTW可提供多種安裝附件，掛壁式、面板式、流通槽式、扶欄式、密閉管路式等。新開發出來的SSH/IQ遮陽板可裝在WTW現有的野外安裝支架上。
