1420酸洗除塵系統抽風能力的改造

更新時間:2009-03-02 17:39 來源:寶鋼股份冷軋廠 作者: 閱讀:3227 網友評論0

1420酸洗除塵風機主要負責將1420酸洗入口2臺開卷機,激光焊機以及拉矯機處產生的氧化鐵皮抽出,經過布袋過濾器過濾后將清潔的氣體排放。

1420酸軋自97年至今,通過不斷優化使得軋機年產量大大增加,從原來的76.86萬噸增加到近100萬噸。隨著產量的增加,入口上述各設備處單位時間內產生的氧化鐵皮的數量也相應增加,增加了除塵設備的負荷,現有設備的60000M3/H抽風能力已經無法滿足現場需求,造成目前兩大問題(見附圖):

1、現場氧化鐵皮沉積現象嚴重,酸洗入口糾偏系統工作失效較多;

2、開卷機至酸洗槽前的輥子表面為積存的氧化鐵皮所損傷,嚴重時造成帶鋼表面劃傷等缺陷的產生。

圖:拉矯機支撐棍和工作輥狀況

經過對現場設備工作狀況的調研,發現在酸洗機組入口開卷機下的地面以及地坑處有大量氧化鐵皮沉積,除塵系統無法全部吸取表面的附著粉塵。為了確定現有除塵系統的狀況,對原設計進行了校核計算,計算結果如下:

原設計機組發生的含塵氣量:Q0=60000M3/h

原設計除塵器處理風量:Q=60000M3/h

原設計離心風機風量:L=60000M3/h

一般的除塵系統中管道的泄漏風量附加率為15%,即K1=1.15,進口脈沖式布袋除塵器的漏風率1%,即K2=1.01,因此當風機風量L=60000m3/h時,布袋除塵器的處理風量Q=L/K1*K2=51657

計算機組集氣罩處產生的含塵煙氣,由原設計中得到以下參數:

  拉矯機 1#、2#開卷機(輪流工作)吸氣口一 1#、2#開卷機(輪流工作)吸氣口二
罩口距吸附點距離(X)m 0.704 0.665 1.3
罩口尺寸mm φ794 260*550 φ594
產生的煙氣量m3/h 9810 8217 30919

上表中的煙氣煙氣量計算公式為:Q=(10X2+F)Vx(Vx取最小控制風速0.5m/s,F為風管截面積)

實際的除塵系統運行時通過除塵器的煙氣量還包括集氣罩處混進的空氣量(約20-40%),取值20%,故本系統實際產生的煙氣量為:

Q實=ΣQ集氣罩*1.2=(9810+8217+30919)*1.2=58753m3/h

實際除塵率=Q/ Q實=51657/58753=87.9%

通過對現有除塵器除塵能力的校核計算,發現原除塵系統在設計時就存在缺陷,它只能滿足約76萬噸的88%的除塵排量。

1420酸軋運行至今八年,通過年年產量增加已近100萬噸,原有除塵器根本不能滿足除塵要求。因此,需要根據現場的條件,對原除塵系統進行改造,使除塵能力與生產實際情況相匹配。我們考慮必須增加除塵能力,即對現有的除塵器的能力進行擴容,擴容的方法有三個:

1、改造原除塵器結構,放大風機能力,但該法的改造困難很大且改造時間較長,也會影響正常生產。

2、增設1臺除塵器和風機,與原系統并聯使用,但因原系統為外商設計,資料缺乏,新增的系統與原系統在風量、風壓以及風管口徑、風管阻力損失等方面均不同,較難達到參數平衡,改造后的除塵效果并不理想。

3、權衡再三,現考慮保留原除塵系統用于兩臺開卷機除塵,新增一臺布袋除塵系統用于拉矯機除塵。形成二個獨立的除塵系統。根據計算,開卷機和拉矯機所需的總抽風量約91075 m3/h,參考1550酸洗除塵系統理論參數及現場測得的數據,綜合推出開卷機按總抽風量的60%分配,為54645 m3/h,老除塵系統抽風能力為60000 m3/h留給開卷機使用比較合適,已經留有了10%發展余地;拉矯機按總抽風量的40%分配,為36430 m3/h,現場反應拉矯機的塵量有時較大,甚至超過開卷機的塵量,經計算并考慮了綜合因素,新增拉矯機除塵系統的抽風量定為45000 m3/h,留有20%的發展余地。具體除塵系統流程如下圖:

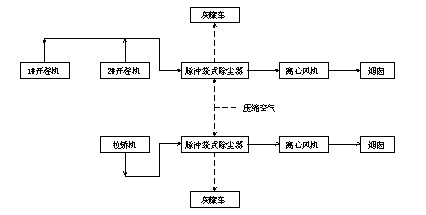

改造后的工藝流程圖

新除塵系統的處理風量為45000m3/h,取脈沖布袋除塵器的布袋過濾風速2.2m/min,則過濾面積為341m2,布袋尺寸采用和原來相同的規格φ120*4030mm以利于兩個除塵器的維修互換及管理,濾袋材質為針刺毛氈,濾袋數量計算值225條。

根據現場環保設備的實際要求,如有特殊需要檢修新增除塵器時,要保證拉矯機的同時除塵。所以在拉矯機原除塵管道上新增一條風管直接通向新除塵器的同時,還要在新舊除塵管道上各增加一個閥板,以滿足檢修時的工況切換。拉矯機新除塵風管接口開在舊除塵風管閥板的前面,另一閥板設置在廠房外的新風管上,新風管可放置在電氣室房頂上,其舉方便檢修、節約占地。

含塵氣體經過除塵器后,氧化鐵粉由除塵器底部的卸灰閥排出,灰罐車在出灰口下方將收集到的氧化鐵粉定時運走;煙塵含量小于30mg/m3的干凈氣體經風機抽出后由煙囪排入大氣。為了解除塵器的阻力和清灰效果,在除塵器上配一個U型壓力計。除塵器用的脈沖氣源由壓縮空氣總管上分一支管,管道路徑可攀附拉矯機除塵管道,在接入除塵器前先要安裝一減壓閥以調整氣源壓力。

目前該項目正在實施過程中,計劃在06年年初完成,該項目改造成功后,不僅將極大地改善1420酸洗區域的環境和減少由于氧化鐵粉存積而造成的各類質量問題,還具有推廣價值,目前1550酸洗除塵風機,1420、2030以及1550軋機排霧風機的能力均與不斷提升的產量不匹配,改造的經驗將應用到今后的改造中。

參考書目:《除塵工程設計手冊》
