醫院污水處理方案
醫院污水處理方案
一 、總論
⒈ 概況
該醫院是一家大型現代化綜合醫院，開設病床600張，每天排水量約1200m3。
二、設計依據
⑴中央及地方有關部門下達的治理要求
⑵《中華人民共和國傳染病防治法》（中華人民共和國主席令第十五號）
⑶《中華人民共和國水污染防治法》（根據1996年5月15日第八屆全國人大常務委員會第十九次修正）
⑷《中華人民共和國水污染防治法實施細則》（1989年7月12日國務院批準1989年7月國家環保總局令第1號發布）
⑸《建設項目環境保護管理條例》（國務院令第253號）
⑹《綜合醫院建筑設計規范》JGJ49－88
⑺《建筑給水排水設計規范》GBJ15－88（1997年版）
⑻中國工程建設標準化委員會標準《醫院污水處理設計規范》CECSO7：88；
⑼2003年12月國家環保總局《醫院污水處理技術指南》環發（2003）197號
⑽最新《醫療機構水污染排放標準》GB18466－2005
⑾《民用建筑工程污水設計措施》
⑿《中華人民共和國環境保護法》
三、設計原則和思路
⒈采用技術先進，運行穩定可靠，投資小，占地少，操作管理方便的處理工藝，確保污水經治理后達到2006年1月1日即將實行的最新《醫療機構水污染排放標準》GB18466－2005中相關要求。
⒉盡可能利用醫院現有的場地條件，合理布局，使構筑物與環境協調一致。
⒊根據國家有關規定并結合具體情況，合理的確定各種設計參數并對該參數做出合理分析。
⒋嚴格按照醫院對污水處理站的要求進行設計和實施。
⒌兼顧手動和自動控制，以便工人操作、簡化管理和減輕工人的勞動強度。
⒍采用新材料、新產品以延長設備的使用壽命，并考慮一次性投資，關鍵設備考慮備用和應急。
⒎污水處理站要求做到設備維修容易、施工方便、工期短。
四、設計范圍
⒈污水處理站工藝設計
⒉處理站土建構筑物設計
⒊設備與材料的選型
⒋配套電器控制設計
⒌非標件設計。
五、設計規模、水質及排放標準
⒈污水水質分析
醫院污水水質類似于生活污水，但成份復雜。如消毒劑，來自化驗、檢驗、手術等各科室的重金屬、有機試劑，以及可能的放射性同位素等。作為醫院，其排放的污水中含有大量有毒化學物質和多種致病菌、病毒和寄生蟲卵。它們在環境中具有一定的適應能力，有的甚至在污水中存活時間較長，若未處理或處理不當即排入水體或用于灌溉，將會污染環境，影響人們的身體健康。
⒉污水處理規模
該醫院編制床位600張，據院方提供的資料，醫院污水處理規模按Q＝1200m³設計，時變化系數：K=2.2每小時處理50m³污水。
⒊污水水質
據《建筑給排水設計手冊》及2003年12月國家環保總局《醫院污水處理技術指南》環發（2003）197號，擬定該醫院污水水質如下：
CODcr（mg/L） BOD5（mg/L） SS（mg/L） 氨（mg/L） 糞大腸桿菌（個 /L）
污水濃度 150～300 80～150 40～120 10～50 1.0×106~3.0×10 8
平均值 250 100 80 30 1.6×108
⒋排放標準
根據2003年12月國家環保總局《醫院污水處理技術指南》環發（2003）197號的精神，參考國家環保部門要求，治理后2006年1月1日即將實行的新版《醫療機構水污染排放標準》GB18466－2005中相關要求。即：
CODcr（mg/L）BOD5（mg/L）SS（mg/L）糞大腸桿菌（個/L） 氨氮 余氯
污水濃度 60 20 20 500 15 3－10
六、污水處理工藝設計
⒈處理工藝選擇
由于醫院污水與城市污水水質類似，比單純的生活污水水質濃度要低，可生化性強，同時要考慮到去除氨氮，擬采用國家環保總局推薦的生物接觸氧化法進行處理，該法可以有效的去除有機污染，已在實際中長期使用，工藝比較成熟。
生物接觸氧化法是活性污泥法與生物濾池結合的生物膜法，曝氣濾池中填充填料，采用水下曝氣機曝氣，經曝氣的污水流經填料層使填料表面長滿生物膜，微生物部分固著、部分懸浮，污水和生物膜接觸，在生物膜的生化作用下，污水得到凈化，生物接觸氧化法兼有活性污泥法和生物膜法的優點。
⒉污水污泥處理工藝說明
⑴污水預處理：本方案采用水解酸化池作為預處理，調和水質水量，為下級處理創造有利條件。
⑵污水強化處理：混合接觸氧化曝氣池，斜沉淀池作為二級強化處理，徹底去除有機污物、懸浮物。
⑶污水后續處理：采用二氧化氯滅菌法，殺滅病毒細菌。
⑷污泥處理：本方案包括污泥的脫水與滅菌。

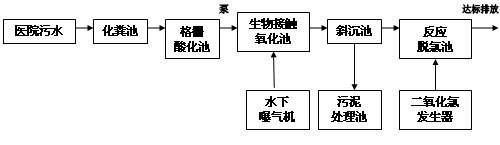

⒊ 處理流程
 |
⒋工藝流程說明
醫院污水經過化糞池和格柵后自流入調節池，用污水泵將污水提升進入生物接觸氧化池，順序自流入二沉池和接觸消毒池后達標排放。
⒌處理工藝特點
⑴該工藝是國內污水處理較先進、成熟的處理工藝，能保證污水處理穩定達標。
⑵該工藝流程簡潔明了，處理效果穩定且操作維修方便。
⑶該工藝采用生化池污水一次提升，節省動力消耗，有效地降低了工程投資和運行費用。
⑷采用生物接觸氧化具有較高的容積復負荷，不存在污泥膨脹問題，對沖擊負荷和水質變化的耐受性較強，運行穩定，管理方便。
⑸水力條件較好，能很好的向生物供氧，形成穩定的生物系統。
⑹生物接觸氧化法容積負荷高，占地面積小，建設費用較低。
七、各種構筑物、設備簡介與主要技術參數
⒈化糞池
化糞池主要起著破壞大分子鏈，提高廢水可生化性，腐爛糞便等有機物的作用。化糞池內的污泥應定期清掏，根據污水溫度的高低和當地的氣候條件來決定，每年清掏1—2次。清掏間隔時間也不宜過短，否則，化糞池中的污泥還沒有完全消化分解。另外。清掏污泥時應遺留一定的污泥量（約20％），以利于“新”污泥的消化分解。化糞池清掏的污泥應進一步做無害化處理或處置。新建化糞池有效容積為100m3。
⒉格柵井
醫院污水經化糞池進入污水調節池前要設格柵，是為了攔截污水中較大的雜物和懸浮物，防止這些雜物堵塞水泵和影響下一步的處理工藝過程。
⒊水解酸化池
水解酸化工藝是集沉淀、吸附、生物凝聚、生物降解于一體的高效處理單元，能大幅度去除污水內的懸浮物或有機物提高污水可生化性。
設計參數為水力停留時間：T=3.0h。有機負荷：F=1KgCOD5/（m3•d）。池型：單級串聯式。材料與設備：污泥回流管。
⒋接觸氧化曝氣池
調節池出水通過潛污提升泵提升至接觸氧化池進行生化處理。接觸氧化曝氣是一種高效快捷的生物處理工藝。它兼有活性污泥法與生物膜法的優點，充氧條件好，有較高的容積負荷，抗沖擊力強，結構簡單。根據污水的水質，設計停留時間為6h填料選用新型組合填料，此種填料掛膜、脫膜容易，且不會堵塞和結球，耐沖擊，完全適應醫院污水較大的沖擊負荷。
充氧采用水下曝氣機，噪音小，充氧效率高。曝氣機安裝在水下，可以隨時提升上來維修。
⒌斜沉池
污水經生化處理后，流入斜沉池，進行泥水分離。斜沉池采用豎流沉淀池，負荷為2.5m³/m2•h，澄清曝氣后的混合液，沉降、濃縮污泥，達到處理效果。
⒍接觸反應池
二沉池出水自流入接觸反應池，該構筑物主要用于消毒，加入二氧化氯消毒劑后排入市政管網。為達到治理目標，應使污水與消毒劑充分混合，消毒池采用接觸消毒法，保證污水與消毒劑充分接觸反應，不出現短流和死角，有效殺死病原菌及病毒，池內水面上有足夠的凈空，便于定期清理池內的污泥。擬新建反應池有效容積為50m3，反應時間為1小時。
選用CLD—1200型二氧化氯消毒劑發生器一臺，該型發生器每小時產氣量1200克，基本上能滿足污水消毒處理需要。它能產生以CLO2為主的多種強氧化劑，靠它們的協同作用而具有高效滅菌殺毒能力。它具有產氣量高，廣譜協同高效殺滅效果，運行安全穩定，使用壽命長，電源保護功能完善，故障少，消毒處理費用低等特點。
⒎脫氯池
主要用于脫除余氯，自動控制投加量，保證出水余氯小于0.5mg/L。
⒏污泥處理池
醫院污水經沉淀后，污泥中含有大量細菌，若直接外排，將造成二次污染。污泥定時排入污泥池，污泥池容積為60m3，上清液溢流至酸化池，底泥經過消毒劑處理后由環衛吸糞車吸出運走。
⒐消毒間、值班室二氧化氯發生器必須安裝在室內。
⒑附屬設施
消毒房內需安裝一條直徑32mm的自來水管，水壓≥0.2MPa，引入380V交流電源。另在消毒房安裝排氣扇一個。
八、電氣自控
由于整個污水處理站（除設備間）全部位于地下，為了便于管理，污水處理站所有設備均能實現聯動，整個污水處理站能達到無人操作，實現自動化控制。
九、噪音
因污水處理設施全部位于地下，另外在設計中采用了低噪音的水下曝氣機，避免了常規的羅茨風機所帶來的噪音。
