袋式除塵技術
一、工作原理
布袋除塵器是一種干式除塵裝置。它適用于捕集細小、干燥非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用 纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入布袋除塵器，顆粒大、比重大的粉塵，由于重力的作用沉降下來 ，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。一般新濾料的除塵效率是不夠高的。濾料使用一段時間后，由于篩濾、碰撞、滯留、擴散、靜電等效應，濾袋表面積聚了一層粉塵，這層粉塵稱為初層，在此以后 的運動過程中，初層成了濾料的主要過濾層，依靠初層的作用，網孔較大的濾料也能獲得較高的過濾效率。隨著粉塵在濾料 表面的積聚，除塵器的效率和阻力都相應的增加，當濾料兩側的壓力差很大時，會把有些已附著在濾料上的細小塵粒擠壓過 去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。 布袋除塵器結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。布袋除塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對布袋除塵器起著決定性的作用。為此，清灰方法是區分 布袋除塵器的特性之一，也是布袋除塵器運行中重要的一環。
|

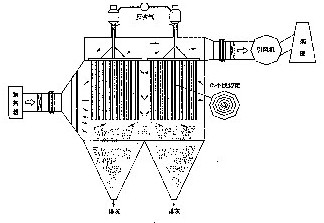

袋式除塵器 |
二、袋式除塵技術分類
1．脈沖袋式除塵器
目前袋式除塵器類型大多是按照清灰方式來命名的，主要分為機械振動型、大氣反吹型和脈沖噴吹型三種。
|
脈沖袋式除塵器 |
脈沖噴吹型袋式除塵器的濾袋是懸掛在花板上的，含塵煙氣從濾袋的側向進入，流過濾袋周圍，并由濾袋外側進入濾袋內。濾袋內側有支撐的骨架，防止濾袋癟塌，煙塵附著在濾袋的外層。脈沖的高壓空氣通過開口濾袋的頂端噴入袋內，引起濾袋外側的煙塵脫落。大型脈沖袋式除塵器有離線清灰和在線清灰兩種方式。
由于脈沖噴吹型袋式除塵器具有噴吹效果好、設備運行可靠、除塵效率高、阻力小等優點，使得脈沖除塵器成為當今袋式除塵器特別是大型脈沖袋式除塵器的主流和發展趨勢。
旋轉式脈沖噴吹袋式除塵器
|
旋轉式脈沖噴吹袋式除塵器 |
特點：只用一個大尺寸的低壓脈沖閥，連接一組旋轉臂作噴吹管，一邊旋轉一邊對花板下濾袋進行噴吹清灰
優點：模塊式結構，可設計在線或離線清灰；國內有200MW電廠鍋爐應用的成功實例；脈沖閥數量少，運行可靠
缺點：結構復雜，安裝和加工要求嚴（例如驅動旋轉機械、花板等）；結構旋轉臂會產生磨損現象，必須定時維護
固定行噴吹脈沖袋式除塵器
|
固定行噴吹脈沖袋式除塵器 |
特點：每一個脈沖閥的出口安裝噴吹管，噴吹管上有設計好的噴吹孔（通常有十幾個），對準安裝在噴吹孔底下花板上的濾袋進行高效的脈沖噴吹清灰。噴吹管用鎖緊裝置固定在花板上方的除塵器殼體上
優點：可根據現場工藝的實際情況，靈活設計在線或離線的高效均勻清灰系統；可以根據工藝需要和系統壓力，選擇高壓、中壓或低壓，在線或離線清灰；結構簡單，選擇不同尺寸的濾袋和脈沖閥，可以靈活地設計濾袋的分布，特別適合于電除塵器改造為袋式除塵器；運行費用低，脈沖閥運行可靠，采用壓縮空氣噴射引流，保證濾袋底部清灰壓力；造價低；在國內外具有大量成功的例子（國內冶金、水泥行業，國外電廠采用的很多）。
缺點：脈沖閥數量多
2．燃煤電廠采用袋式除塵器的技術要點
（一）確定設計方案：
確定脈沖噴吹方式
氣布比的確定和試計算
濾料的選擇
濾袋的規格、尺寸及排列組合，根據除塵器殼體內的空間合理設計布置
計算出脈沖閥的個數，從而確定脈沖的型號、規格和其它參數
根據濾袋的組合及脈沖閥的型號來設計壓縮空氣氣包和供氣管路
根據脈沖閥氣包的布置和用氣量，用氣壓力以及除塵器其它用氣點（例如氣炮防堵裝置），設計供氣管路系統和空壓站（或羅茨風機）
除塵器內部結構的設計（包括氣流均布導流板、分室的隔板、支撐、立柱等）
進出口煙道（包括旁路煙道，聯通煙箱和伸縮節等）的設計和計算
除塵器本體輔件的設計（包括：檢修門、人孔、平臺、梯子、護欄等）
（二）袋式除塵系統的設計包括：
袋式除塵系統工藝原理圖
袋式除塵系統總平面布置圖，總立（剖）面圖
煙道及除塵器進、出口閥門、旁路擋板門的選型計算
除塵器進出口煙道的支架（固定、滑動或擺動）設計
空壓機房、儲氣罐、噴灰系統及灰庫的布置和設計
（三）袋式除塵器安全保護系統的設計（包括高溫報警保護、繼電保護、予涂灰等）
（四）脈沖袋式除塵器系統的供電及自動控制系統設計
（五）引風機的改造
（六）編制設計總說明、總設備材料采用清單、能耗表、供貨范圍、提供設計依據
（七）在線自動監測系統的設計
（八）編制施工、安裝設計大綱
三、典型應用工程簡介

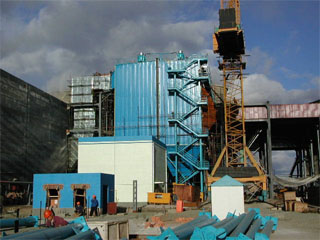

內蒙古豐泰發電有限公司2×200MW機組鍋爐配用袋式除塵器工程：整套除塵系統可分為五大部分：
1、本體系統
|
支撐立柱 殼體及灰斗 |
|
內部隔板 進出口煙箱 |
2、收塵系統
|
花板 濾袋及袋籠 |
3、清灰系統
|
清灰系統 |
4、保護系統
在每臺除塵器的個4進氣煙道，分別設有熱電偶測溫裝置。
緊急噴水系統設在煙氣溫度達到170°C時運行。噴水可將煙氣溫度降到150°C以防損壞布袋。
噴水裝置不使用時，噴嘴依靠吸進新鮮空氣進行自凈化以保持噴嘴清潔。
當噴水裝置投用時,止回閥隔離新鮮空氣。
除塵器進出口擋板門。
用于檢修維護時隔絕除塵器單室。
|
保護系統 |
5、自控系統
|

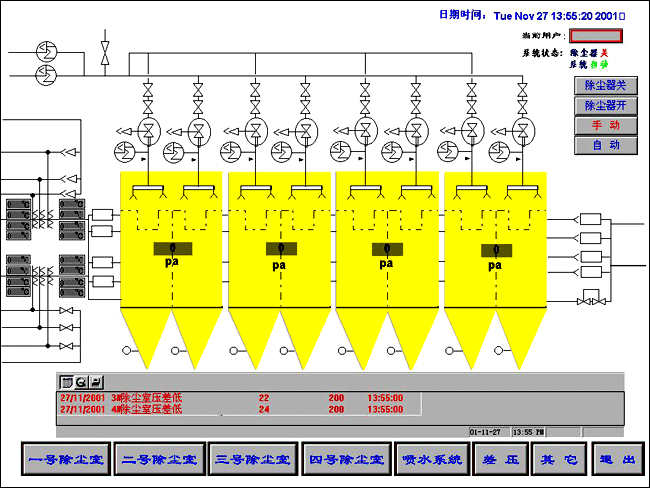

自控系統 |
