50~300t/D生活垃圾焚燒處置工廠系統解決方案
內容提供：上海龍陽機械廠
生活垃圾綜合焚燒處理法是先將垃圾中可再利用物品采用機械或人工手段取出，對剩余垃圾進行焚燒處理。綜合焚燒處理能夠最大程度地體現垃圾處理“無害化、減量化、資源化”原則，已迅速發展為生活垃圾處理的主流和發展方向。
本著“保護環境、造福人類”，我廠組建了城市垃圾焚燒爐研發部，并與高校、科研機構一起合作，致力于面向50萬左右人口規模的城市區域提供Q=50~300t/D生活垃圾焚燒處置工廠系統解決方案，先后在溧陽、瓊海市兩個垃圾處置工廠得到實踐。十余年來，已取得了大量的成功經驗，目前幾個海外項目正在洽談實施中。

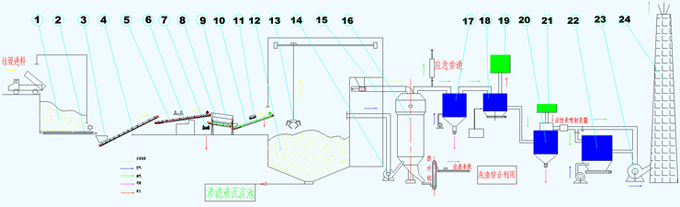

工藝流程
 1. 一號垃圾坑 2. 抓斗吊車 3. 受料斗 4. 板式給料機 5. 上料輸送機 6. 大件揀選平臺 7. 篩下物轉運輸送機 8. 篩下物輸送機 9. 滾筒破袋篩分機 10. 篩上物輸送機 11. 強力磁選器 12. 二號垃圾坑 13. 抓斗吊車 14. 鼓風機 15. 進料系統 16. 焚燒爐 17. 二次燃燒室 18. 余熱鍋爐 19. 熱水站 20. 半干法除塵器 21. 水處理系統 22. 布袋除塵器 23. 引風機 24. 煙囪 |
工藝概述
一、處理線工藝系統配置
1.自動化控制系統
本工藝采用計算機全屏操作自動控制系統，確保工廠安全、穩定、高效運行，降低操作員工勞動強度，使工廠性能得到最大發揮。
自控系統對各設備實施在線監控，將各操作集中化、自動化、最優化，在提高工廠運行可靠性并提高節能效果，確保安全性的同時，合理并迅速的收集、處理各項信息，提供最佳的運行管理信息。
2.分揀系統
垃圾通過自動分揀系統，將垃圾中的可利用物資揀出，分別將垃圾分為可直接利用物資和可燃物、可堆肥有機物及無機建材物，該技術可以很好的解決城市固體垃圾難以焚燒的問題，從而達到提高垃圾熱值，不需添加助燃劑也能穩定燃燒的目的。
垃圾自動分揀系統有滑板式喂料機、大件分揀平臺、強力磁選器、園滾篩、輸送皮帶等設備組成。
本系統可根據當地垃圾實情選擇裝用。
3.焚燒系統
燒系統主要由焚燒爐、風機和通風管道等設備組成，焚燒爐是垃圾焚燒處理的關鍵性設備，怎樣根據當地垃圾特性選準適用的焚燒爐型至關重要。
4.尾氣凈化系統
•垃圾焚燒處理是一個安全的解決方案，但前提是不能產生新的污染。為了保證垃圾焚燒后產生的煙氣排放指標符合有關法規，本案按中國政府頒發的有關煙氣排放標準的規定，專門設計配置了垃圾焚燒處理后煙氣凈化處理系統，確保煙氣排放達標。
•根據不同的垃圾成分產生的不同類型煙氣，我們設計了三種針對不同類型煙氣的凈化過濾系統，供您按垃圾實情選擇：
A. 干法凈化過濾系統；B. 半干法凈化過濾系統； C. 濕法凈化過濾系統。
•系統主要由降溫塔或余熱鍋爐、酸性氣體中和反應器、二惡英類和重金屬類吸附裝置、袋式除塵器、風機及通風管道等設備組成。
5.綜合利用系統
二、處理線主要工藝參數
1.日處理量：100t/d
2.垃圾減容率：≧90%
3. 出口煙氣溫度：≧850℃
4.煙氣停留時間：≧2s
5.尾氣處理形式：半干法除塵
6. 裝用電源：三相380v 50Hz
三、處理線技術特點及優勢
1. 占地面積小，建設快，投資費用經濟；2.自動化程度高，處理效果好，運行成本低；
3.對垃圾成分適應性強，焚燒無需添加任何助燃輔料；4.剩余物利用率高，無兩次污染；
5.煙氣凈化流程簡單，排放完全達標；6.適合50萬人口左右的中小型城市生活垃圾處理。
