循環冷卻水系統清洗預膜總結
1．0 前言
為保證公司合成氨及尿素兩套循環冷卻水系統年度大修開車后的長周期穩定運行，常州精科霞峰精細化工有限公司對該兩套系統進行了清洗預膜工作。合成氨系統循環水量2500t/h，保有水量1000-1300t，主要供合成氨及復合肥生產冷卻用水，用水設備以碳鋼為主。尿素系統循環水量1500t/h，保有水量750t左右，主要供尿素生產冷卻用水，用水設備以不銹鋼為主。
在公司潤滑總站、中化室、合成氨及尿素循環水泵房的大力支持與配合下，順利地完成了此次清洗、預膜工作，在此，對提供幫助的各部門深表感謝！對清洗、預膜的過程、實施情況報告如下：
2．0 清洗過程
2．1 水沖洗
在化學清洗前，于9月18日8：00開始先對兩套系統進行水沖洗，循環水打通后，濁度顯著上升，下午13：00開始第一次排水置換，清池，等水池注滿開泵開始進行化學清洗。
2．2 除油清洗
合成氨及尿素兩套系統同步運行，于9月18日18：00開始投加JC-164除油清洗劑，當水池產生大量泡沫時投加JC-863消泡劑。投藥后合成氨系統濁度從34.02mg/L升至53.24mg/L，尿素系統從31.06 mg/L升至72.47mg/L。
2．3 粘泥剝離清洗
兩套系統于9月18日21：30開始投加XF-950殺菌滅藻劑，半小時后投加XF-990殺菌滅藻劑，當水池產生大量泡沫時投加JC-863消泡劑。投藥后合成氨系統濁度最高升至78.39mg/L，尿素系統濁度未見顯著上升。運行24小時，當兩系統濁度不再明顯上升時，開始第二次排水置換，排空系統和水池水，清池。水池補滿水后開泵循環并邊排邊補至濁度基本合格，于9月20日9：45和8：50分別于合成及尿素系統投加JC-961剝離劑，投藥后水池表面產生大量泡沫。由于分析濁度大都從泵上取樣，而水中大量粘泥狀臟物都被泡沫攜帶至表面，因此測得濁度都是不升反降，但從合成系統冷卻塔水池表面取樣消泡后分析，濁度高達106mg/L。整個剝離期間，從水質分析及清池時直觀觀察，剝離效果明顯，達到預期目的。
2．4 除銹垢、水垢清洗
由于泵送出水濁度合格，因此沒有進行大量換水，只對合成系統補水至溢流3小時，于9月21日14：00開始投加JC-161除銹除垢清洗劑，并于15：00掛入檢測掛片。清洗期間用JC-161調節PH在2-4之間，運行15小時以后，再投加JC-162螯合清洗劑，繼續運行6小時后進行第三次排水置換，排空系統和水池水，清池。
清洗過程中，合成系統總鐵由0.58mg/L最高上升至123.7mg/L，Ca2+分析由于干擾大，不同人員每次分析誤差較大，可取中間值，即由27.73mg/L最高上升至281.5mg/L。以保有水量1100t計，約清洗下Fe2O3鐵銹387kg，CaCO3水垢279kg。
清洗過程中，合成系統總鐵由0.58mg/L最高上升至123.7mg/L，Ca2+分析由于干擾大，各人每次分析誤差較大，可取中間值，即由27.73mg/L最高上升至281.5mg/L。以保有水量1100t計，約清洗下Fe2O3鐵銹387kg，CaCO3水垢279kg。
清洗過程中，尿素系統總鐵由0.38mg/L最高上升至22.79mg/L，Ca2+由36.21mg/L最高上升至413.4mg/L。以保有水量750t計，約清洗下Fe2O3鐵銹48kg，CaCO3水垢283kg。
從清洗時Ca2+、總鐵、濁度的前后變化情況可看出。此次清洗效果明顯。

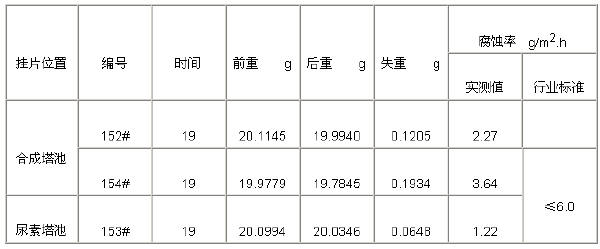

清洗過程掛片腐蝕率檢測情況表（執行標準：HG/T2387-92）：
 |
從上表可看出，在清洗過程中掛片腐蝕率遠小于行業標準，對設備腐蝕影響較小。
3．0 預膜過程
換水合格后，于9月23日11：00開始預膜，先投加CaCl2，于12：30開始分批投加JC-265A預膜劑和JC-265B預膜增效劑，保證循環水中總磷含量，控制PH6.0-7.0，為保證預膜效果，預膜過程中分批投加JC-326阻垢分散劑。合成系統由于補水和開風機，用少量濃H2SO4進行PH調節。當觀察水池中預膜掛片有明顯藍色色暈，結束預膜，預膜時間為34小時。
預膜效果檢驗：
經預膜后的掛片，肉眼觀察有明顯的藍色色暈，特別是尿素系統水池掛片，表面成膜非常均勻、致密。用CuSO4溶液檢驗，出現紅點的時間差，合成＞20秒，尿素＞45秒，表明此次預膜效果非常理想。
4．0 過渡運行
預膜結束后，進行大排大補，當總磷下降至15mg/L左右時，關閉補水及排污閥。合成一次性投加XF-198緩蝕阻垢劑125kg，尿素一次性投加XF-198A緩蝕阻垢劑75kg。此期間只補水，不排污，讓濃縮倍數上升至控制要求，轉入正常運行。

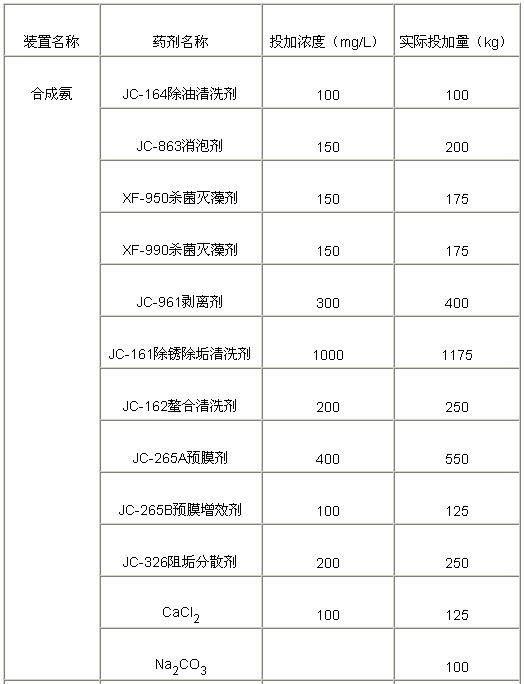

5．0 清洗預膜實際加藥量
 |
 |
6．0 清洗預膜過程存在的問題
a、 因沙溪河下游水電站截流，水流動性減小，上游有電廠直流排水，補充水堿度可能增高，加上系統設備增加，本次清洗未能把PH降至3.0以下，下次應考慮增加清洗劑用量。
b、合成系統預膜時濁度偏高，并存在跑水現象，需定期補水，對預膜效果有影響。
7．0 結論
此次清洗預膜工作，在智勝公司各級部門的協助下，取得圓滿成功。粘泥剝離、酸洗及預膜處理均達到了預期效果，為合成氨、復合肥、尿素投產后的水處理工作打下了良好的基礎。
作者簡介：
顏成淋 男 助理工程師 2000年畢業于福建漳州大學水利水電建筑工程系給排水專業，從事給排水設計及工藝管理工作。
使用微信“掃一掃”功能添加“谷騰環保網”
