瀝青固化法
更新時間：2010-02-01 14:24
來源：
作者:
閱讀：4510
瀝青固化是借助瀝青的不透水性,將飛灰表面包覆固定,以防止有害物質溶出,其中并不涉及化學變化。在處理過程中,必須將飛灰的粒徑大小及水分加以適當調整,同時盡量去除雜質,以便使瀝青的包覆層能完全覆蓋處理物。
由于瀝青具有良好的粘結性和化學穩定性,可利用來固化城市生活垃圾焚燒的飛灰。嚴建華等人對取自浙江某垃圾焚燒電廠的布袋飛灰進行實驗,飛灰的基本成分列于表1。
 |

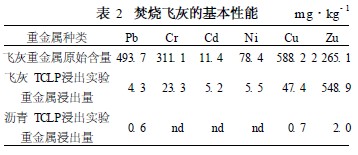

所用瀝青為重交道路瀝青,實驗采取TCLP浸出方法,飛灰的重金屬原始含量、TCLP浸出實驗結果和所用瀝青的TCLP浸出實驗結果列于表2。
 |
嚴建華等由表2得出,采取TCLP浸出法,瀝青的重金屬Pb、Cu、Zn浸出量遠遠低于飛灰,而Cr、Cd、Ni甚至沒有檢出。而且一般隨著瀝青加入量的增大,重金屬Cd、Ni、Cu、Zn的浸出量減少,飛灰的固化效果隨之提高,而Pb和Cr則是先增加后減少,使得瀝青固化飛灰處理方法在瀝青加入量較少時有一定的局限性。除此,通過實驗研究發現,在一定瀝青與飛灰混合比例下,加入一定配比的S和NaOH,能使重金屬浸出量更少。
聲明：轉載此文是出于傳遞更多信息之目的。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，我們將及時更正、刪除，謝謝。
使用微信“掃一掃”功能添加“谷騰環保網”
