熔融固化技術
更新時間：2010-02-01 17:53
來源：
作者:
閱讀：4173

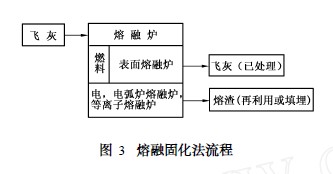

熔融法是在燃料爐內,利用燃料或電將垃圾焚燒飛灰加熱到1 400 ℃左右的高溫,使飛灰熔融后經過一定的程序冷卻變成熔渣。流程如圖3。
 |
Katsunori和Nishida等人采用1 450 ℃的高溫熔融工藝處理垃圾焚燒飛灰,研究發現: (1)超過99. 9 %的二口惡英在高溫熔融過程中被分解; ( 2)熔融后的玻璃態物質經檢測,重金屬完全符合日本的標準; (3)熔融物質的機械強度達到日本對同類材料的要求。熔融法具有減容率高、熔渣性質穩定(可作為建筑材料) 、重金屬浸出低(鋁和鉻除外)的優點,已受到廣泛的關注,并已在日本和歐洲少量使用。最近,王學濤通過改變氣氛對焚燒飛灰熔融過程中影響重金屬行為的研究中發現:還原性氣氛下的熔融效果明顯優于氧化氣氛,飛灰在還原性氣氛下熔融時,重金屬Ni、Cr的沸點較高,排放到廢氣中的比例較小,大部分溶固在熔渣中,還原性氣氛有利于Ni、Cr、Cu 和As的固溶,且固溶率在較低熔融溫度下均達到最大值。
但采用高溫熔融工藝需要消耗大量的能源,同時由于其中的Pb、Cd、Zn 等易揮發重金屬元素需進行后續嚴格的煙氣處理,故處理成本很高,只適用于經濟發達國家。
聲明：轉載此文是出于傳遞更多信息之目的。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，我們將及時更正、刪除，謝謝。
使用微信“掃一掃”功能添加“谷騰環保網”
