雙膜法水處理技術在營口中板有限公司鋼鐵廢水回用工程中的應用
來源：藍星環境工程有限公司 閱讀：4526 更新時間：2009-08-25 15:14| 詳細信息 | |||||
| 項目名稱 | 雙膜法水處理技術在營口中板有限公司鋼鐵廢水回用工程中的應用 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
一、概述
營口中板廠2007年底全部擴建完成后生產排放廢水將達到30000m3/d，本項目利用工廠外排廢水生產軋機需要的高質量循環冷卻水和鍋爐用水。一期工程處理規模為15000m3/d，二期處理規模達到30000m3/d。
采用UF+RO為主要工藝，對廢水進行深度處理，以滿足生產用水需求。
本項目屬于環保投資，項目的建設具有顯著的環境效益和社會效益。增加了可利用水資源，解決了生產用水，沒有外排污水。同時可以滿足進口裝置的循環水水質要求，有效節約了新鮮水資源，提高了水資源的循環利用率，對改善當地的環境狀況具有重要意義。
二、原水水質
以中板廠生產過程中產生的廢水作為原水水源，主要污染物為總含鹽量(TDS)、硬度、Cl-離子、SS等，廢水中污染物含量波動較大，本設計以最惡略條件為設計條件：
 |
三、工藝流程
生產廢水→ 格柵→ 收集池→ 曝氣池→ 斜板沉淀池→ 無閥濾池→ 殺菌池→ UF → 一級RO→ RO水池→ 二級RO→ 混合離子交換器→ 供鍋爐使用 →供循環水使用
本套系統采用曝氣+混凝沉淀除鐵/濁度，超濾+反滲透+離子交換除鹽的工藝。一級RO產水與工廠新鮮水勾兌后供循環水補水；部分一級反滲透產水經過二級反滲透和混合離子交換器深度脫鹽后作為鍋爐用水補水。
四、主要設備性能和參數
1、收集池
作為原水的緩沖水池，調節由于來水不均勻的影響。收集池設液位計控制泵的開停及運行數量。為防止泥沙沉積，在調節池設吸砂裝置。
2、曝氣池、斜板沉淀池、無閥濾池、殺菌池
曝氣池目的在于向水中通過曝氣給污水充氧，將水中的低價鐵離子氧化成三價鐵離子，通過沉淀去除。曝氣采用羅茨風機曝氣。
曝氣池的水自流至斜板沉淀池，斜板沉淀池由絮凝池及斜管沉淀池組成。藥劑的混合采用氣流攪拌混合，用于進水與絮凝劑和助凝劑的快速混合。混合后，污水由溢流堰進行分配，以重力流方式進入相應的斜板沉淀池，在斜板沉淀池內進行沉淀，經沉淀后的上清夜自流進入無閥濾池過濾降濁后流入殺菌池。在殺菌池入口處設NaClO消毒點，并加H2SO4調節PH值。
沉淀池污泥被通過水下刮泥機，將泥刮至排泥渠道，經重力排放至污泥池，污泥間歇性抽提。

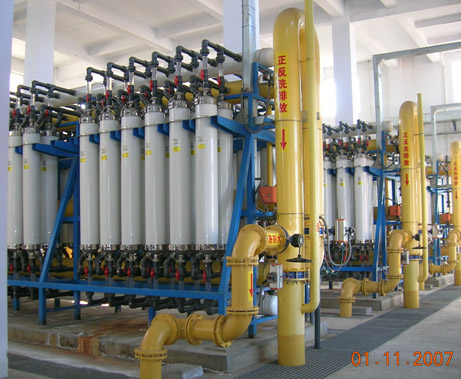

3、UF系統
 |
本工藝采用內壓式膜組件。該超濾膜由親水性的聚醚砜中空纖維組成的，每一根超濾膜元件由上千根中空纖維組成的纖維束，截留分子量為100,000道爾頓。本工程采用錯流過濾的方法，超濾系統的設備包括超濾主機、超濾供水泵、袋式過濾器、化學清洗裝置等。
超濾臺數：6套
進水水量：1510m3/h
產水水量：940m3/h
操作周期：30min（運行：30min；靜置0.5min；反沖：1min；正沖：0.5min）
運行壓力降：0.06~1.5MPa

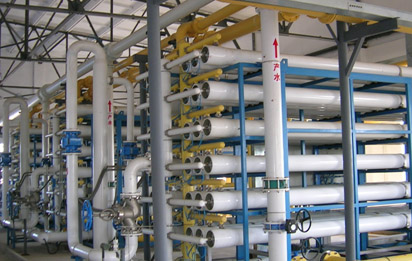

4、RO系統
 |
一級反滲透設備采用抗污染反滲透膜元件。
進水水量：1314m3/h
產水水量：920m3/h
機組數量：6臺
運行壓力：1.6MPa
系統回收率：大于70%
|
一級反滲透產水與新鮮工業水勾兌（3：1比例），供循環水使用。
二級反滲透設備采用超低壓反滲透膜元件。
進水水量：174m3/h
產水水量：150m3/h
機組數量：2臺
運行壓力：0.9MPa
系統回收率：大于85%
|
二級RO產水水質
本工程采用PLC預置程序下的中央計算機全自動控制；關鍵工藝設備（超濾、反滲透），采用模塊化設計，便于運行調度；
五、結論
以工業廢水為水源生產優質循環冷卻水和鍋爐補給水，具有明顯的經濟效益和社會效益。在水資源日漸枯竭的嚴峻形式下，此類污水回用工程項目具有較廣泛的示范意義。隨著膜法水處理技術進步，污水處理成本也在不斷下降，此類工程應用的門檻逐步降低，也為社會廣泛關注的水資源問題提供了一種解決方案。
