水工機器人在首都鋼鐵股份有限公司連鑄濁循環水系統的應用案例
來源：北京沃特瑞環境保護技術有限公司 閱讀：4131 更新時間：2008-07-31 09:53| 詳細信息 | |||||
| 項目名稱 | 水工機器人在首都鋼鐵股份有限公司連鑄濁循環水系統的應用案例 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
首鋼始建于1919年，是全國十大鋼鐵企業之一，是以鋼鐵業為主，兼營采礦、機械、電子、建筑、房地產、服務業、海外貿易等多種行業，跨地區、跨所有制、跨國經營的大型企業集團。北京是嚴重缺水的特大型城市，人均水資源不足300立方米，是全國人均量的1/8，世界人均量的1/30，水資源短缺已成為制約北京市經濟社會發展和生態環境改善的重要瓶頸。而首鋼是北京市用水大戶也是排水大戶，每年耗水量高達5000多萬立方米。
首鋼堅持開源與節流并重，節流優先，治污為本，科學開源，綜合利用的原則。首鋼動力廠擔負著整個首鋼的生產用水和生活用水。90年代中期，首鋼投資資金購買先進的自動反沖洗過濾機替代砂濾罐設備。10年來，首鋼連鑄濁循環水系統通過全自動反沖洗過濾機的應用，保證了水的高效、穩定、連續運行，并節約了大量資金。
為實現首鋼鑄濁循環水系統高效利用的目標，首鋼先后投資資金購買自動反沖洗過濾機。自動反沖洗過濾機的投入運行，減少了污水排放量，加大了污水的利用率。全自動反沖洗過濾機投入使用后，改善了連鑄濁循環水系統水質質量，減少連鑄濁循環水產生的雜質，大大提高了水資源的利用率。
其中，傳統的循環水處理工藝——由北京沃特瑞環境保護技術有限公司生產的專利產品水工機器人——自動反沖洗過濾機實現循環水裝置的成功運行，給節水工作起到了重要作用，水工機器人——自動反沖洗過濾機是目前循環水處理再利用最為先進又流行的新工藝。
北京沃特瑞環境保護技術有限公司生產的專利產品水工機器人——自動反沖洗過濾機在首鋼連鑄濁循環水系統的應用中已經盡10年了，其應用情況取得了革命性的成果。取得了良好的社會效益和經濟效益。
當首鋼連鑄濁循環水系統中的處理水通過過濾機的粗濾網后進入細濾網室,贓物在細濾網上逐漸堆積形成濾餅.于是在細濾的內部就形成一個壓力差,,當此壓力差達到預設定值時,整個清洗循環開始啟動,反沖洗控制器控制液壓閥和液壓活塞動作,液壓閥打開,濁水從液壓馬達室經液壓閥流動.當液壓閥打開時,馬達室內、收集器以及吸嘴內的壓力降至極低點。這樣就使細網外側面（清水）和與吸嘴相對的細網內側面（濁水）之間產生一個壓力梯度。正是靠這種壓力梯度產生的反沖洗運動，就清洗凈了與吸嘴相對的濾網區域。當水及贓物經過液壓馬達時會轉動收集器，同時液壓缸中的活塞也被驅動帶動收集器做軸向運動。吸嘴的軸向運動和旋轉使吸嘴能掃到濾網每一處，可以使濾網整個清洗干凈。當濾網上的贓物沖洗掉后，壓力差消失了，沖洗控制器關閉液壓閥，活塞回到它原來的位置，此時整個系統又回到原來位置等待下一個清洗循環。
在首鋼連鑄濁循環水系統應用的過濾機實現的自動反沖洗是靠液壓閥打開和液壓缸活塞的動作來實現的，而這些動作都是通過反沖洗過濾器來控制的。反沖洗控制器根據從過濾器進、出口傳過來的壓差值能準確控制液壓閥和液壓缸，而控制器的動力來自于管線自身的壓力，因而不需要消耗其他能源。

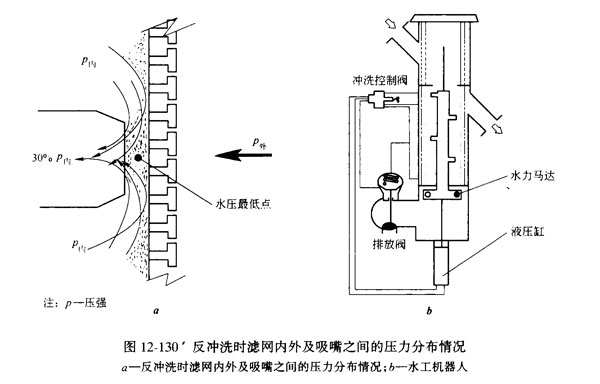

整個清洗過程大致進行5~10s，進行反沖洗時不間斷供水，反沖洗時濾網內外及吸嘴之間的壓力差分布情況見圖12-130。反沖洗時只是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常供水。同時，在進行反沖洗時所消耗的濾后清水量很少，大約只占總過濾水量的1%以下，清洗過后其余的濾后清水地經出口排出。以流量300m3/h的過濾器為例：其反沖洗流量為35~40m3/h，反沖洗時間7~15s，反沖洗水量為80~160L。
.jpg) |
自動反沖洗過濾機在首鋼連鑄濁循環水系統應用中的優點表現在：
（1） 高效、節能。在首鋼連鑄濁循環水系統應用中自動反沖洗過濾機單機處理水量最大高達1100m3/h，并聯使用處理水量無窮大，系統流量根據首鋼實際需要的情況靈活調節。靠管線自身水壓完成清洗、排污，不需要任何外來動力。
（2） 安裝方便、占地少。在首鋼連鑄濁循環水系統應用中，自動反沖洗過濾器直接在管線上，無需土建施工費用，安裝也十分方便，只需將進口的法蘭與主管路連上即可完成。如同樣處理能力為100m⒊/h的自清洗過濾機只需1m3空間，而傳統濾罐則至少占去30m３的空間。

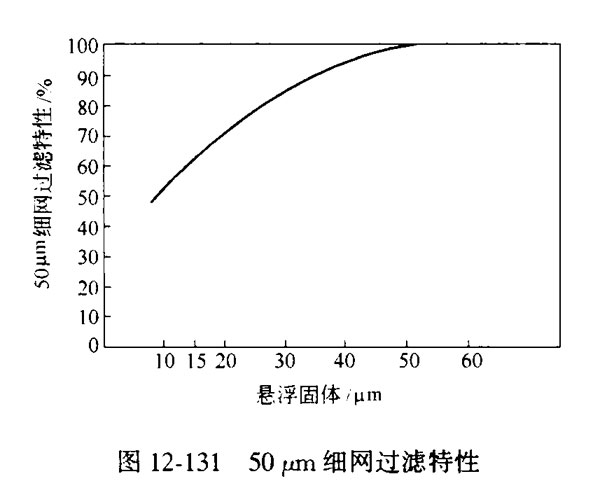

（3） 過濾精度高，可以除去細小微粒。自動反沖洗過濾機在首鋼應用中過濾精度最小為15μm，現以50微米細網過濾特性曲線（見圖12-131）來說明自動反沖洗過濾機應用的過濾效果。
從坐標中可以看出：
懸浮固體大于50μm時去除率為50%以上，懸浮固體小于50μm時去除率為50%以上。以濾網為基礎的主過濾性保證100%去除大于50μm的懸浮固體，而以濾餅集結為基礎的輔助過濾性的優點是可以去除更細小的微粒。
.jpg) |
（4） 自動運行，連續產水，不用換濾料，免維護，使用壽命長。自動反沖洗過濾機在首鋼連鑄濁循環水系統安裝后自動運行。連續產水，在清洗過程中沒有影響過影響供水。又因其過濾元件堅固、耐用、磨損及少，幾乎不需要日常維護，使用壽命長。
（5） 使用范圍廣，工程造價低。自動反沖洗過濾機只要管線壓力能達到0.3MPa即可自動運動，強力清洗，纖維等較黏的雜質亦可清除。與其它過濾機相比，減少了循環用水過程中新水補充和化學藥品的消耗，使用范圍廣，工程造價低，日常運行費用低。據測算裝有自動反沖洗過濾機的首鋼連鑄濁循環水系統在6個月內節約的費用，即可回收全部投資。
