圖1是脈沖噴吹袋式除塵器的工作示意圖。含塵空氣通過濾袋時，粉塵阻留在濾袋外表面，凈化后的氣體經文丘里管從上部排出。每排濾袋上方設一根噴吹管，噴吹管上設有與每個濾袋相對應的噴嘴，噴吹管前端裝設脈沖閥，通過程序控制機構控制脈沖閥的啟閉。脈沖閥開啟時，壓縮空氣從噴嘴高速噴出。帶著比自身體積大5～7倍的誘導空氣一起經文丘里管進入濾袋。濾袋急劇膨脹引起沖擊振動，使附在濾袋外的粉塵脫落。
壓縮空氣的噴吹壓力為500—600kPa，脈沖周期（噴吹的時間間隔）為60s左右，脈沖寬度（噴吹一次的時間）為0.1—0.2秒。采用脈沖袋式除塵器必須要有壓縮空氣源，因此使用上有一定局限性。目前常用的脈沖控制儀有無觸點脈沖控制儀（采用晶體管邏輯電路和可控硅無觸點開關組成）、氣動脈沖控制儀和機械脈沖控制儀三種。這種清灰方式清灰強度高，清灰效果好。由于清灰時間短，除塵器可以不間斷連續工作。
壓縮空氣的噴吹壓力是一個重要的運行參數，在早期噴吹壓力為（5～6）×105Pa。經研究改進，目前已將噴吹壓力降至（2～3）×105Pa，仍可達到良好的清灰效果。它的過濾風速，可達2～4m/min。阻力采用定時控制或定壓差控制，一般為1000～1500Pa。
脈沖袋式除塵器已有多種形式，如采用壞噴文氏管的環隙式，噴吹氣流與含塵氣流方向一致的順噴式，在濾袋上、下同時噴吹的對噴式和脈沖扁袋除塵器等。
 |

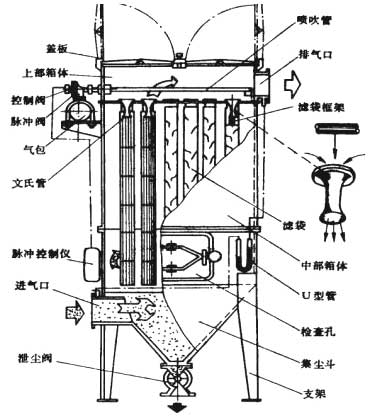

圖1 脈沖噴吹袋式除塵器
