開合式屋頂屋面雨水收集利用和排放
更新時間：2009-08-06 11:04
來源：
作者:
閱讀：4056
開合式屋蓋屋面雨水收集和排放特點
開合式屋蓋按其移動方式可分為：水平移動方式，水平旋轉移動方式，空間移動方式，繞軸轉動方式，折疊移動方式和組合移動方式等。
目前世界上大多數開合式屋蓋的開合方式多為水平移動和空間移動方式，它們是平行移動，空間軌跡移動或跌蓋單元屋蓋的形式打開屋蓋，其屋蓋大多由固定不動結構單元和可移動結構單元組成，這類屋蓋雨水的收集和排放比較簡單，它只要將可移動單元屋蓋的雨水收集至固定不動單元屋蓋的雨水天溝內，在通過屋面雨水斗和管道有組織的排至室外雨水檢查井即可。

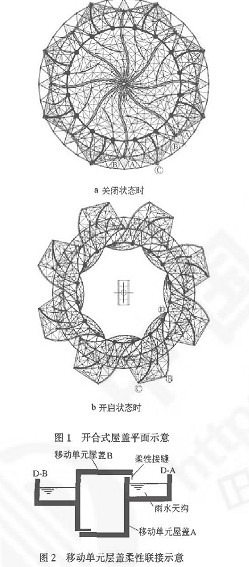

上海旗忠森林國際網球中心主賽場屋蓋的開合方式屬于水平旋轉移動方式，它以八片可以移動的結構單元繞八個樞軸轉動的方式打開屋蓋，旗屋蓋沒有固定不動結構單元。當屋蓋閉合時，八片移動單元屋蓋為柔性連接，如果移動單元屋蓋的雨水天溝和雨水管道設計不當，會造成雨水水位超高，雨水通過柔性連接的隙縫倒灌入室內。
針對網球場主賽場水平旋轉移動方式開合屋蓋的特點，給排水設計組設計采用了開合式屋面雨水分步收集和排放的設計方案。
 |
所謂開合式屋面雨水分步收集和排放系統將屋面雨水分為兩部分串聯收集和排放。第一部分為移動單元屋蓋的雨水收集和排放，它由雨水天溝，雨水集水井，雨水斗和雨水短立管組成，第二部分是將移動單元屋蓋的雨水收集至設置在支撐移動屋蓋下的固定環形鋼架上的雨水積水井內，再通過雨水斗，雨水懸吊橫管，雨水立管和消能與水檢查井二次間接串聯排至室外。
