水木年華?湖上組團工程的雨水收集利用工程
我公司在城市雨水收集利用方面具體實施的工程現在基本完工的有：水木年華•湖上組團工程。
1、工程概況：
祥瑞•水木年華湖上工程位于重慶江津市鼎山大道，整個用地位于江津東部新城中心區域，周邊被規劃道路所環繞，西面是祥瑞景觀大道，南面是鼎山大道，面對艾坪山公園，東面靠近新城的行政中心。該項目地理位置極其優越，為江津東部新城的新地標。
 |
祥瑞•水木年華湖上組團工程鳥瞰圖
本工程地處江津市東部新城區，南臨鼎山大道，北臨瑞安路，東臨和平一路，西臨瑞安南路，總用地面積128231.67㎡，場地內現狀地勢北面最高，沿道路逐級降低，高差約28米，用地中上部為怡景湖，湖周邊是建設高尚住宅的理想地點。
 |
總平面主要技術經濟指標：
 |
2、氣象條件：
根據江津氣象局提供的數據顯示，本地年平均總降雨量：約1030㎜；根據水電局提供資料數據怡景湖年蒸發量約為1136.7㎜。
3、工程實施：
3.1雨水收集、凈化系統：
根據現場地形地貌的特定條件，雨水收集分為兩個區域。

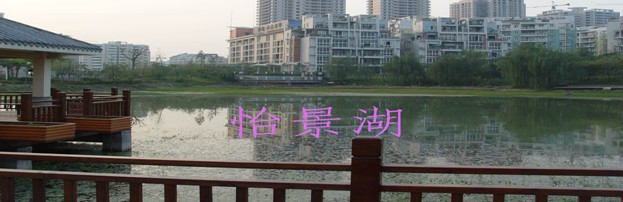

第一區域是怡景湖及其周邊綠化區域（含青木苑小區部分區域），主要收集地面雨水和屋面水。當湖水超過最高設計水位時，便會經水景“小溪”流經1#地下蓄水池，經過沙墻的過濾，流到2#地下蓄水池。如水量過大時，便會經1#地下蓄水池邊流向市政排水管網；
第二區域是以43#樓人防工程旁邊的1#、2#集水池為核心最低洼區域，主要收集屋面和地面道路的雨水。屋頂雨水，通過雨水管道，流經室外雨水管，然后流向1#地下蓄水池，經過沙墻的過濾，流到2#地下蓄水池。如水量過大，便會經1#地下蓄水池高位泄水水口流向市政排水管網。
最后，在2#地下蓄水池用帶有壓力傳感器的雙聯動水泵將水抽到小區最高建筑物頂部的高位水箱（54m高200 m3），供景觀環境、綠化、洗車場用水、道路沖洗、冷卻水補充、公廁及一些其它非生活用水。當怡景湖、溪流缺水時，也可由雙聯動水泵直接進行補水。
其中，地下蓄水池采用鋼筋混凝土結構，與這些蓄水池相連的初期雨水池通過分流裝置，將最初的2毫米雨水量分開。地下蓄水池在10米深的地下，總容量5000立方米。帶有壓力傳感器的水泵安放在2#蓄水池邊上的泵室，由高位水箱進行聯動控制。
泵室設有故障－安全系統，包括一臺備用泵（一旦水泵出現故障，備用泵就會啟動）和螺線管（如果發現水壓不足，或電力供應中 斷，或發現蓄水池水位低，它就會自動切換供水系統）。
3.2雨水利用系統：
3.2.1水景：

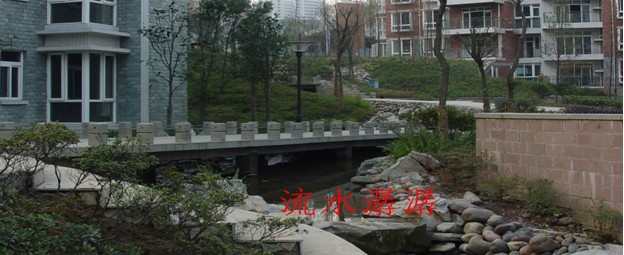

3.2.1.1溪流a、（自流水）：利用怡景湖的位置較高，作為溪流水的源頭；b、(壓力水)當怡景湖水位低于溢水口時，則采用高位水箱供水或由壓力傳感器水泵直接供水保證溪流水源。C、溪流尾水直接進入1#地下蓄水池重復利用。
 |
3.2.1.2噴泉（壓力水）：利用高位水箱的水壓，保證噴泉的運轉。
 |
3.2.2綠化：
小區內的每一個花臺、苗圃、樹林、草坪等綠化用地均設計布置有足夠的灌溉用水龍頭，水龍頭的水來自高位水箱。
 |
3.2.3道路沖洗：
小區道路不定期的進行壓力水沖洗，保證道路的清潔。所用的壓力水也由高位水箱提供。
3.2.4環境衛生：
樓道拖地、植物集灰的沖洗、外墻玻璃的清洗、外墻面的定期清洗以及廣場的沖洗等均離不開水。這些也是利用高位水箱提供。
3.2.5洗車：
小區在大型車庫旁邊設置了一個洗車場，水源也是由高位水箱提供。
3.2.6消防用水：
將高位水箱的水接入消防應急車道邊的專用消火栓供消防車取水。
3.3雨水收集利用工程系統圖如下：
 |
4、雨水收集利用綜合效果分析：
4.1雨水收集的有效面積：
湖上組團：26616.29+35313+21293=83222.29 m2；
青木苑小區部分區域：按10000 m2計；
則，有效集水面積ΣS=93222.29 m2
4.2年降雨總量及可利用雨水量的計算：
年降雨總量：93222.29㎡×1.03m=96018.96 m3
降雨利用率：根據統計，可按 60%考慮。則有：
可利用雨水量：96018.96 m3×60%=57611.4 m3
4.3年蒸發量計算：
怡景湖:1136.7㎜×8124㎡=9234.6 m3
水景、溪流: 1136.7㎜×1500㎡=1705 m3
注：怡景湖水面面積8124㎡；水景、溪流等的面積約1500㎡；系統的其它“非水塘性質”的環節暫不考慮蒸發的影響。
4.4水泵耗電費用計算：
水泵型號——QDL100，揚程100m，功率45KW，流量100m3/h；現在的電價為0.85元/Kw.h。那么，水的單方耗電費用可得：0.85×45÷100≈0.40元/ m3。
則有，每年用在向高位水箱供水的電費約為：
（57611.4－9234.6－1705）×0.40=18688元
4.5雨水收集利用綜合計算：
水價：按3.2元／m3計；水泵耗電費用：18688元；
則，本系統每年可節約的人民幣：
3.2×（57611.4－9234.6－1705）－18688≈13萬元
4.6雨水收集利用綜合經濟分析：
本雨水收集利用工程，充分利用地形地貌的特點，前期總投入約120萬元。根據“4.5.4條”的計算，每年可節約13萬元左右。所以，9~10年就可收回投資成本。
四、我公司對城市雨水收集利用工程方面作出的貢獻：
水資源的缺乏已成為世界性的問題。在傳統的水資源開發方式已無法再增加水源時，回收利用雨水成為一種既經濟又實用的水資源開發方式。雨水作為非傳統資源的利用具有多重功能：節約用水，緩解水資源危機。雨水收集利用技術與住宅建設的結合將在很大程度上改變我們由于水資源日益枯竭而望天興嘆的生活。
我們建設的是生態小區雨水綜合利用系統，我們把雨水作為城市的第二水源。本工程作為一項新的雨水利用生態工程可以起到極大的宣傳、教育作用，具有較好的環境、社會等綜合效益；同時，對小區生態環境的改善等，也具有積極的作用
