某冷拉型鋼有限公司酸洗廢水處理工程設計方案
摘要：在冷拉型鋼生產工藝中，酸洗型鋼工段的生產過程為：先將型鋼在20~25%硫酸溶液中酸洗去除氧化鐵，再先后用清水及石灰水洗滌，從而產生酸洗廢液與酸堿性洗滌廢水，若直接排放必然會造成周圍水環境的嚴重污染。
概況
某冷拉型鋼有限公司位于某某市某某區。
在冷拉型鋼生產工藝中，酸洗型鋼工段的生產過程為：先將型鋼在20~25%硫酸溶液中酸洗去除氧化鐵，再先后用清水及石灰水洗滌，從而產生酸洗廢液與酸堿性洗滌廢水，若直接排放必然會造成周圍水環境的嚴重污染。
1.1廢水分類與廢水量
1.1.1酸洗廢酸液
在酸洗槽內配成20~25%硫酸溶液，酸槽容積為3M3，每三天更換一次，排出廢液含高濃度硫酸與硫酸亞鐵，呈強酸性；
1.1.2酸性洗滌廢水
據廠方提供其廢水量為5~8M3/d，呈酸性，PH1~2；
1.1.3堿性洗滌廢水（石灰水）
據廠方提供其廢水量為1~2M3/d；
2設計原則
2.1酸洗廢酸液
數量不多但含高濃度硫酸與硫酸亞鐵，硫酸是中和劑、硫酸亞鐵是凝聚劑，可以與需要廠家簽訂利用協議，達到廢物利用的目的，雙方得益；
2.2酸堿性洗滌廢水合計水量為6~10M3/d，呈酸性，采用石灰中和法：
H2SO4+Ca(OH)2CaSO4+2H2O
FeSO4+Ca(OH)2CaSO4+Fe(OH)2
經反應、混凝沉淀、過濾處理后，出水清晰透明，全部可以回用于生產，泥水分離所產生的污泥脫水性能較好，采用廂式壓濾機脫水壓縮為含水率70~75%的泥餅外運利用或處置。
3酸洗廢水處理工藝流程
中和反應——混凝沉淀——過濾物化三級處理工藝，詳見附圖——酸洗廢水處理工藝流程圖
4各處理設施的設計參數、功能與選型
4.1濃酸液
4.1.1集液池
圓形磚混結構酸液池一座，有效容積10M3，內凈尺寸：D×H=3×2（M），可貯存三批廢液，內壁采用軟塑料旦防腐處理；
4.1.2廢液泵
選用32LW8-12-0.75型不銹鋼立式耐腐蝕排污泵一臺，性能：Q=8M3/h、H=12M、n=2900r/min、N=0.75KW；
4.1.3運送廢液貯槽（廠方自定）；
4.2酸堿性洗滌廢水
4.2.1中和反應池
圓形磚混結構廢水池一座，有效容積12M3，內凈尺寸：D×H=3.2×2（M），內壁用軟塑料旦防腐處理，采用空氣與泵循環結合的方式進行充分攪拌反應；
4.2.2石灰乳池
長方形池一座，有效容積~2M3；
4.2.3氣泵
選用DLB-6型層疊式氣泵二臺（一開一備），性能：Q=42M3/h、H=3M、N=1.1KW；
4.2.4廢水泵
選用32LW8-12-0.75型不銹鋼立式排污泵一臺，性能：Q=8M3/h、H=12M、n=2900r/min、N=0.75KW；
4.2.5混凝沉淀過濾池
選用JCL-2A型組合化設備一套，加高0.5M（增加污泥區容積），內外壁用耐腐蝕涂料防腐處理，外形尺寸：L1×L2×B×H=4.1×3.4×2.0×3.8（M），處理能力≤5M3/h，出水自流入回用水池，過濾區分隔為二格，每2~3個班運行后輪流反沖洗一次，每次反沖洗6~8分鐘，反沖洗排水排入中和反應池；
.2.6反洗水泵、回用水泵
選用IS80-65-125型一臺，兼作回用泵與反洗泵，性能：Q=30~60M3/h、H=22.5~18M、n=2900r/min、N=5.5KW；
4.2.7回用水池
矩形半地下式磚混結構水池一座，有效容積~10M3，用作回用水池兼反洗水池；
4.2.8濃漿泵
選用I-1B50型螺桿泵二臺（一開一備），性能：Q=5.6M3/h、H=80M、n=960r/min、N=3KW，直接從混凝沉淀過濾池泥斗內抽泥，壓送入廂式壓濾機；
4.2.9廂式壓濾機
選用XAY25/630-U型一臺，F=25M2、V=313L、N=1.5KW，外形尺寸：L×W×H=3984×1020×1178（mm）。

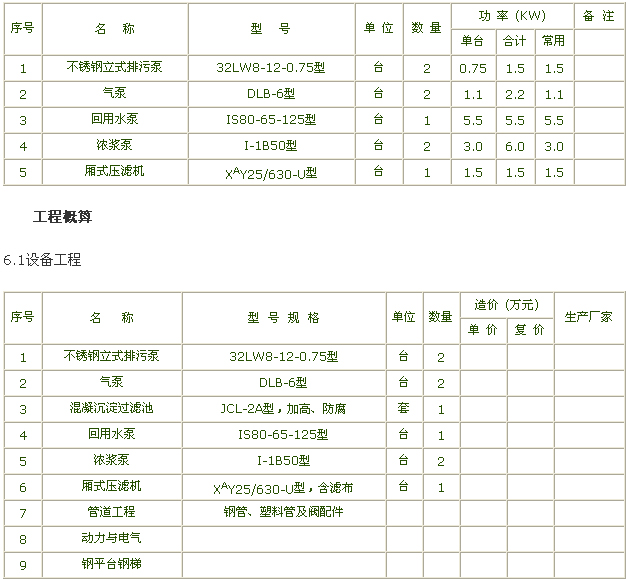

5動力設備一覽表
 |
6.2土建工程
土建工程請建設單位擇優選擇承建單位，由承建單位提出工程預算，我公司提供土建工程設計條件圖與技術要求，承建單位負責結構設計與工程施工，并對工程質量承擔責任。
7運行費用與處理成本測算
7.1運行費用測算
7.1.1電費
廢水泵3度、氣泵3.3度、回用水泵2.7度、濃漿泵與廂式壓濾機5度、照明與其它1.5度；
合計15.5×0.8=12.4度，電價按0.7元/度計，則日耗電費為8.7元；
7.1.2藥劑費
按0.5元/噸計，則日耗水石灰費5元；
7.1.3人工費
按半人計、日工資30元，則日耗人工費為15元；
合計28.7元；
7.2回用水量按80%計，即8M3/d，自來水費按2元/噸計，則節省自來水費16元/日；
7.3處理成本(不包括折舊費)測算
28.7÷10=2.87元/噸，抵自來水費后12.7÷10=1.27元/噸。
8本設計方案的主要特點
8.1濃酸性廢液含~25%左右的硫酸和硫酸亞鐵，硫酸是中和劑，硫酸亞鐵是凝聚劑，將其收集起來提供給有堿性廢水治理廠家作中和劑和凝聚劑利用，能變廢為寶，雙方得益，有實例、供不應求；
8.2酸堿性廢水采用中和反應——混凝沉淀——過濾物化處理工藝，經處理后出水清晰透明，經多年實踐證明，全部出水回用于生產完全符合洗滌水要求，回用水~80%，補充水~20%，既防止了酸性廢水外排污染水環境，又能節省自來水費，達到化害為利、無排放的目的；
8.3處理過程中產生的廢泥，不含有毒物質，所含成分主要是石膏與氫氧化鐵，若用于筑路路基或建筑物基礎墊層，有加固地基的效果，建議廠方送泥樣與有關方面聯系，爭取找到脫水污泥有價值的出路。
9服務承諾
9.1我公司所承擔的工程內容（除外購標準設備外）一年內免費包修，二年內保修、酌收材料費，二年后實行終身服務、酌收工料費；
9.2工程項目中所選用的外購標準設備，如：水泵、氣泵、污水流量計等，自安裝就位試車合格起包用期一年，由設備生產單位提供終身有償維修服務，我公司負責提供產品說明書、產品合格證、聯系電話、聯系人，包用期內由我公司聯系。包用期內若因操作不當而損壞設備者，更換零部件的材料費用由建設單位承擔；
9.3在運行過程中若發生故障，接到建設單位通知后24小時內，我公司即派工程技術人員趕到現場，及時排除故障、恢復運行。
