華北制藥廠循環水處理技術的研究與應用
循環冷卻水的水質穩定處理技術的發展在我國起步較晚，70年代初，我國引進十三套大化肥的同時引進了循環冷卻水處理技術，它的優越性和帶來的經濟效益很快被人們公認，并由化工行業迅速推廣到石化、醫藥、熱電等其它行業。特別是80年代后期，循環冷卻水處理技術得到了突飛猛進的發展，應用范圍越來越廣泛。
我廠生產抗生素，年用水量達3 000萬t以上，是石家莊市第一用水大戶。在目前水資源十分緊張的情況下，將占全廠用水量80%以上的冷卻水改為循環冷卻水是非常必要和勢在必行的，循環冷卻水處理技術的發展，為循環水的安全穩定運行提供了可靠的保證。
1 我廠循環冷卻水系統的特點
1)換熱設備多、情況復雜、材質多樣。我廠循環水系統換熱設備約300多臺，材質包括碳鋼、不銹鋼、紫銅和黃銅，而且換熱介質溫度差別大，又分布在不同區域，有的高達200 ℃，有的只有二十幾度，這樣給水處理運行帶來一定的困難。
2)抗生素藥廠本身條件的影響。我廠是利用微生物發酵來生產抗生素的企業，生產工藝本身就是對微生物進行培養，由于換熱設備多，設備的泄漏是避免不了的。另外，在抗生素生產的某些工藝中使用大量揮發性有機物，這些有機物彌漫在空氣中，通過涼水塔與循環水接觸而溶解在水中，為循環水中微生物的生長提供了豐富的養料。
3)環境因素的影響。氣候干燥，春秋季風沙大，加上離熱電廠很近，空氣中灰塵含量很高，這些灰塵在涼水塔中進行熱交換時，空氣中80%以上的灰塵進入到循環水中，使水的濁度升高，含泥量增加。
4)補充水的影響。我廠采用地下水作循環水的補充水，水的硬度和堿度均較大，離子含量高。
2 循環冷卻水處理配方的確定
首先，我們對補充水的情況進行了全面的分析，化驗，其結果為Ca2＋90.18 mg/L，Mg2＋22.89 mg/L，K＋1.31 mg/L，Na＋24.72 mg/L，HCO3－257.60 mg/L，pH 7.96，Cl－41.36 mg/L，SO42－62.02 mg/L，NO3－21.58 mg/L，F－0.41 mg/L，SiO211.73 mg/L，游離CO25.6 mg/L。
根據上述數據，計算不同濃縮倍數和不同溫度下的Langelier飽和指數的Rgznar穩定指數，結果見表1。
通常，穩定指數為5.0～6.0時，水是結垢型水；穩定指數為3.5～5.0時，水嚴重結垢。由表1可以看出，冷卻水采用直流供水時為結垢型水，而當濃縮倍數提高到2.0時，冷卻水嚴重結垢，而且結垢的趨勢隨溫度的升高而加重。
由此可見，我廠循環冷卻水處理的重點是結垢問題。但由于循環水濃縮后水中離子濃度較大。再加上其它腐蝕性因素，所以腐蝕的問題也不容忽視。補充水的情況摸清后，結合我廠循環水的特點，采用正交試驗法設計出一系列水處理方案，在實驗室內進行了阻垢、緩蝕實驗，初步確定出三種效果較好的水處理方案：1＃ HY-962＋HY-931＋BTA、2＃六偏磷酸鈉＋有機膦＋T-325＋苯并三氮唑，3＃鉬酸鈉＋HEDP＋苯并三氮唑，這三個配方方案進行短管動態模擬實驗，實驗條件：熱介質，常壓蒸汽100 ℃；冷卻水溫差Δt＝10℃；換熱管直徑19 mm×2 mm；換熱管長度1 000 mm；換熱強度5.64×105 kJ/(m2.h)；流速1 m/s；實驗用水：補充水濃縮2倍的水質；實驗時間120 h。實驗結果見表2。

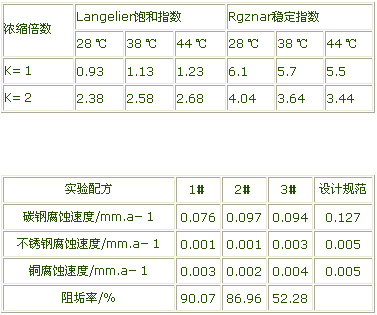

表1 不同濃縮倍數、不同溫度下的LangeLier飽和指數和Rgznar穩定指數
 |
從表2可以看出，1＃配方緩蝕、阻垢效果最好，而三個水處理配方的成本差不多，所以，我們確定1＃配方作為我廠循環水運行的水處理配方方案。
3 循環水微生物的控制
微生物控制是循環冷卻水處理中十分重要的指標，也是較難控制的指標，它在較大程度上決定著循環冷卻水是否能正常運行。微生物的危害在抗生素生產廠十分嚴重，由于設備的泄漏和廠區內空氣中大量有機物的存在，為循環水中微生物提供了大量的營養物質，促進了微生物的繁殖。針對上述情況，我們首先對搜集不同的殺菌劑樣品進行室內效果評價，控制水樣溫度、pH值及殺菌劑濃度，分別測定殺菌劑作用0、1、2、4、8、16、24 h殺菌率，從十幾種殺菌劑中挑選出三種效果較好的殺菌劑進行現場應用實驗，結果見表3。

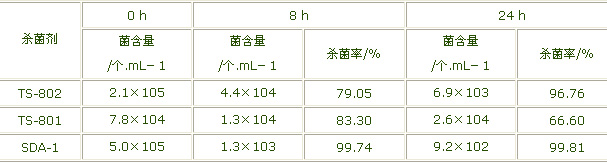

表3 現場應用實驗結果
 |
從現場應用的情況看，SDA-1的殺菌效果最好，TS-802在運行24 h后的效果也不錯。這樣通過反復篩選評價的實驗，確定出我廠殺菌方案為以氯氣殺菌為主，輔助于SDA-1、TS-802殺菌劑。
4 現場應用效果
1)從腐蝕速率看，我們采用28 cm2的標準掛片掛入循環水系統中，經過現場一段時間運行，測得的各種金屬材料的腐蝕情況見表4。
各種材料的平均腐蝕率與規范對照如下：碳鋼平均0.014 16 mm/a，規范要求0.127 23 mm/a，不銹鋼平均0.001 41 mm/a，規范要求0.005 09 mm/a，黃銅平均0.002 18 mm/a，規范要求0.005 09 mm/a，紫銅平均0.002 08 mm/a，規范要求0.005 09 mm/a。
從上面設計規范的要求，充分說明我廠循環水的腐蝕控制效果十分良好。

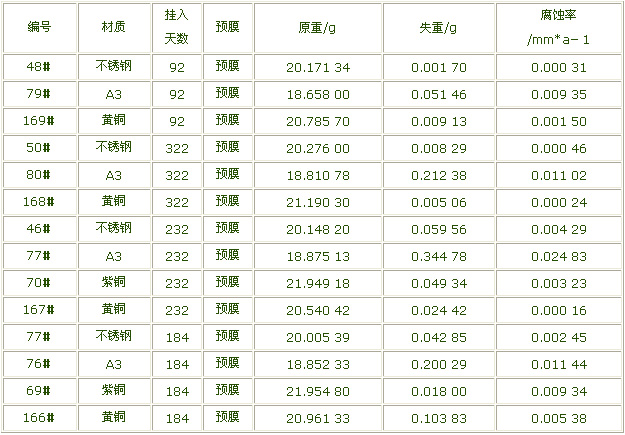

表4 各種金屬材料的腐蝕情況
 |
2)結垢情況：檢修時打開空氣冷卻器，溴化鋰制冷機上的換熱器看到，換熱管表面光滑，沒有任何結垢現象，杜絕了在使用循環水前空氣冷卻器因結垢而停機清理的事故，也說明了我們的運行配方對結垢的控制是很成功的。
3)在微生物控制方面，開車初期，由于采用藥劑不太理想，使微生物指標經常超標，后來，我們篩選出適合我廠條件的殺菌劑SDA-1和TS-802，并采取以氯氣為主，輔助SDA-1、TS-802的殺菌滅藻方案。取得了良好的效果，細菌指標合格率由原來的70%提高到95%以上。
經過幾年的運行實踐證明：我廠采用1＃循環水處理配方是很成功的。各項指標均優于設計規范的要求指標，年節水達標1 400多萬t，經濟效益和社會效益十分顯著。
使用微信“掃一掃”功能添加“谷騰環保網”
