聚偏氟乙烯（PVDF）的生產技術
VDF的生產技術
已經工業化的5種VDF制備方法:
國外經過50多年的發展 ,目前VDF制備技術都已經十分成熟 ,At ofina、 Ausi mont、 Solvay等公司都建有萬噸級和數千噸級的生產裝置。在國外VDF的生產廠家中 ,工藝技術較先進的生產廠家有 Du Pont、 At ofina、 Daikin、 Ausi mont及俄羅斯國家應用化學科研中心等 ,VDC和AHF合成生產HCFC - 142b 的規模已經達到了千噸級、 甚至萬噸級水平 , HCFC - 142b裂解主要有兩類: 一類是空管裂解 ,即R142b在 Ni - Cr管內進行 ,通 1.3%Cl2作催化劑 , 用融鹽加熱 ,裂解溫度 550℃左右;另一類是水蒸汽 稀釋裂解法 ,即 HCFC-142b與水蒸汽一起進行裂 解反應 ,用電加熱 ,裂解溫度 750～950℃。裂解后 基本上都通過吸收、 干燥、 精餾等工藝過程得到 VDF產品。俄羅斯國家應用化學科研中心采用水 蒸汽稀釋裂解法生產 VDF,因用于裂解的 HCFC-142b純度要求低 ,不必對其進行充分精餾 。
國內VDF制備技術發展相對緩慢,到目前為止 ,均采用 1, 1, 1 -二氟一氯乙烷 (HCFC - 142b)脫 氯化氫的工藝路線 , HCFC - 142b由 HFC - 152a光 氯化或者氯仿或VDC與HF反應制得,所生產的VDF供研制、 生產氟樹脂和氟橡膠使用。
PVDF的生產技術

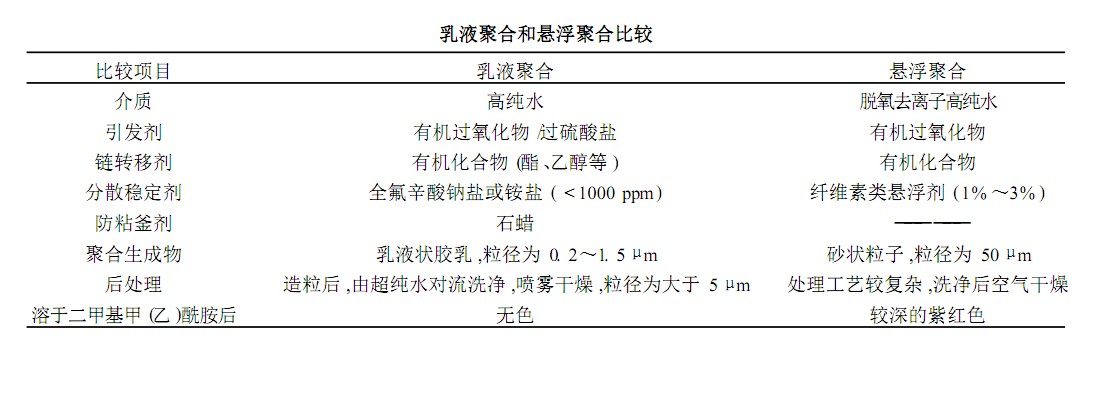

由于PVDF聚合對操作條件非常敏感 ,且西方國家采取非常嚴密的技術封鎖 ,阿托菲納公司采用乳液聚合 ,蘇威公司的PVDF技術來自于杜邦 ,但杜邦不生產PVDF,其他一些公司采用兩種聚合方式都有報道。俄羅斯塑聚體股份公司采用懸浮聚合。

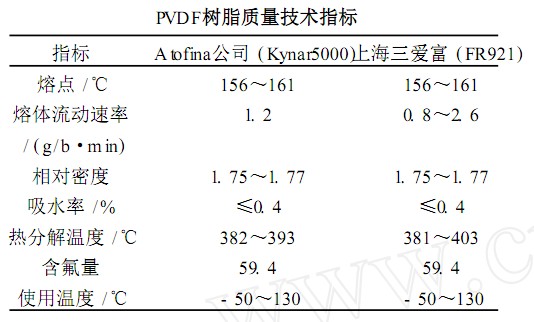

目前上海三愛富的 PVDF樹脂某些牌號的質量已經接近國外大公司的水平 ,在國內處于領先地位。
使用微信“掃一掃”功能添加“谷騰環保網”
